Ärmored Avtagbar AC Metallsluten ställverkspelar en avgörande roll i mellanspänningssystem för eldistribution. Designad för säkerhet, flexibilitet och driftseffektivitet, denna avancerade ställverkslösning har separerade fack, utdragbara strömbrytare och robust ljusbågsskydd. I den här omfattande guiden utforskar vi dess struktur, tekniska parametrar, applikationsscenarier, fördelar, installationskrav, underhållsstrategier och urvalsriktlinjer. Den här artikeln belyser också hurLugao Powerlevererar tillförlitliga, standardkompatibla ställverkssystem skräddarsydda för globala industri- och allmännyttiga behov.

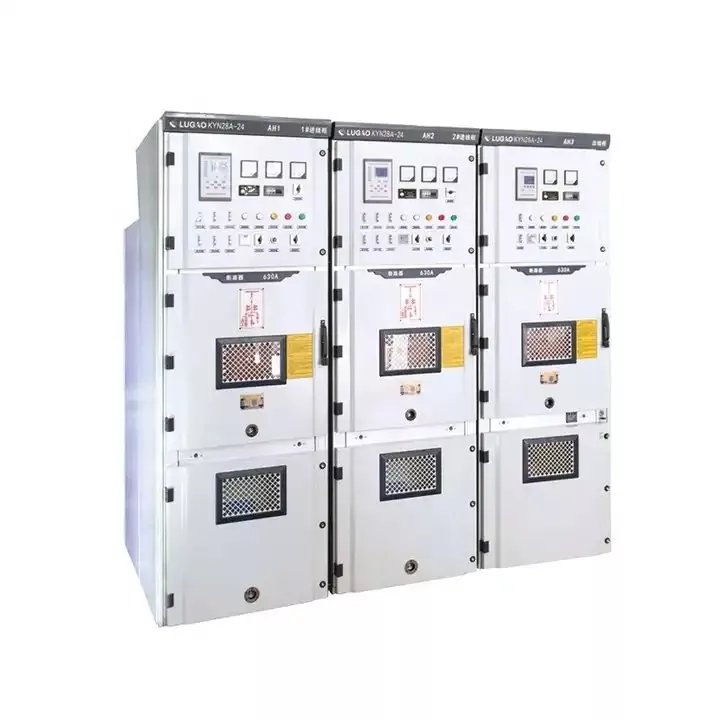

Ärmored Removable AC Metal Enclosed Switchgear är en typ av mellanspänningsställverk designat med en helt metallklädd struktur och utdragbara (borttagbara) funktionella enheter. Den används vanligtvis i 3,6 kV–40,5 kV växelströmssystem för att ta emot, distribuera, kontrollera och skydda elektrisk energi.
Den "bepansrade" strukturen innebär att interna fack är åtskilda av jordade metallväggar, vilket ger ökad säkerhet och förhindrar felutbredning. Funktionen "borttagbar" eller "utdragbar" hänvisar till strömbrytaren som säkert kan flyttas mellan service-, test- och frånkopplade lägen.
Med ökande krav på elsäkerhet, driftkontinuitet och intelligent nätförvaltning räcker det inte längre med traditionella ställverk av öppen typ. Moderna transformatorstationer och industrianläggningar kräver:
Bepansrade avtagbara metallslutna ställverk uppfyller dessa krav genom att integrera mekaniska förreglingssystem, metallklädd isolering och utdragbara brytare.
En standard bepansrad ställverkspanel består av flera isolerade fack:
| Avdelning | Fungera |
|---|---|
| Samlingsskena fack | Inrymmer huvudskenor och grenskenor |
| Strömbrytarfack | Innehåller utdragbar vakuumbrytare |
| Kabelfack | Anslutning för inkommande/utgående kablar |
| Kontrollfack | Skyddsreläer, mätare, styrenheter |
Denna design möjliggör säkert underhåll utan fullständig avstängning av systemet.
Flera spärrmekanismer förhindrar osäkra operationer, såsom:
Typiska tekniska parametrar inkluderar:
| Parameter | Typiskt värde |
|---|---|
| Märkspänning | 3,6 kV – 40,5 kV |
| Märkström | 630A – 3150A |
| Nominell kortslutningsbrytström | 20kA – 40kA |
| Skyddsnivå | IP4X (kapsling) |
| Standarder | IEC 62271-200 / GB/T 3906 |
Överensstämmelse med internationella standarder säkerställer säkerhet, isoleringskoordination och ljusbågsfel.
Vakuumbrytartekniken erbjuder:
Modulär paneldesign möjliggör enkel systemexpansion för framtida belastningstillväxt.
I miljöer med hög belastning och hög felström, förbättrar bepansrade avtagbara ställverk avsevärt systemets stabilitet.
Korrekt underhåll kan förlänga livslängden över 20–30 år under normala driftsförhållanden.
Att välja rätt bepansrade avtagbara AC metallkapslade ställverk kräver utvärdering:
Lugao Powertillhandahåller skräddarsydda tekniska lösningar baserade på projektspecifikationer, vilket säkerställer överensstämmelse med IEC-standarder och kundspecifika krav.
Metallklädda ställverk har helt jordade metallväggar mellan alla fack, medan allmänna metallslutna ställverk kanske inte har fullständig isolering.
Utdragbara typer möjliggör snabbare underhåll och minskar stilleståndstiden, vilket förbättrar driftseffektiviteten.
För kritisk infrastruktur och miljöer med hög kortslutning, förbättrar ljusbågsresistenta strukturer personalens säkerhet avsevärt.
Med korrekt underhåll överstiger livslängden vanligtvis 20 år.
Ärmored Removable AC Metal Enclosed Switchgear representerar utvecklingen av mellanspänningsdistributionssystem. Dess bepansrade konstruktion, utdragbara brytardesign, avancerade förreglingsmekanismer och överensstämmelse med internationella standarder gör den till ett pålitligt och säkert val för moderna transformatorstationer och industriella kraftsystem.
När den globala energiinfrastrukturen blir mer komplex och kraven på tillförlitlighet fortsätter att öka, är det viktigt att välja en pålitlig tillverkare.Lugao Powerhar åtagit sig att leverera högpresterande, standardkompatibla ställverkslösningar skräddarsydda för olika projektbehov över hela världen.
