Ställverk är ryggraden i varje modernt elsystem. Från generatorterminalerna i ett kraftverk till den sista distributionspanelen i en kommersiell byggnad, utför ställverk de väsentliga funktionerna omkoppling, skydd, isolering och övervakning som håller strömmen flytande säkert och tillförlitligt. Utan den skulle varken kontrollerad drift eller säker felhantering av elnät vara möjlig.
När den globala efterfrågan på el ökar, kraftnäten blir mer komplexa och integrationen av förnybara energikällor accelererar, utvecklas kraven på ställverk snabbt. Högre kortslutningsmotståndsklasser, smartare skyddskoordinering, digital övervakningsintegration och strängare miljöprestandastandarder omformar de specifikationer som efterfrågas av företag, industrioperatörer och infrastrukturutvecklare över hela världen.
Denna vitbok ger en grundlig undersökning av ställverksteknik över spänningsklasser — från lågspänningsdistributionsställverk till mellanspänningsringhuvudenheter och högspänningsmetallslutna ställverk. Den täcker de tekniska principerna som ligger till grund för varje produktkategori, de nyckelprestandaparametrar och standarder som styr specifikationer, primära tillämpningsdomäner och en strukturerad upphandlingsmetod för att vägleda beslut om teknikval.
Lugao Power Co., Ltd. är en ledande Kina-baserad tillverkare av hela spänningssortimentet för ställverk och erbjuder produkter certifierade enligt IEC-, ANSI- och IEEE-standarder med OEM-kapacitet, starkt anpassat tekniskt stöd och omfattande global exporterfarenhet. Detta dokument presenterar också Lugao Powers produktportfölj, tillverkningskapacitet och konkurrenskraftiga position som en pålitlig leveranspartner för globala ställverksprojekt.
Den globala installerade elproduktionskapaciteten översteg 9 000 GW 2024 och fortsätter att växa med cirka 3 % årligen. Varje watt av den kapaciteten - oavsett om den genereras av kol, gas, kärnkraft, vattenkraft, solenergi eller vind - måste passera genom ställverkssystem flera gånger på sin resa från generator till konsument. Den tillförlitliga och säkra driften av denna ställverksinfrastruktur är inte bara en teknisk övervägande; det är en förutsättning för att det moderna samhället ska fungera.
Tillgång till elektricitet, nättillförlitlighet och hastigheten på utbyggnaden av infrastrukturen är avgörande faktorer för ekonomisk konkurrenskraft. Strömavbrott orsakade av ställverksfel kostar industriella ekonomier miljarder dollar årligen i förlorad produktion och skadad utrustning. Omvänt möjliggör väldesignade, korrekt underhållna ställverkssystem nätverk med hög tillgänglighet som stöder allt från sjukhusverksamhet till halvledartillverkning till datacentertjänster.
Den globala ställverksmarknaden värderades till cirka 127 miljarder USD 2023 och förväntas växa med en CAGR på 6,8–7,9 % fram till 2030 och nå uppskattningsvis 200–215 miljarder USD. De primära tillväxtdrivkrafterna inkluderar:
| Område | 2023 (USD B) | 2030F (USD B) | CAGR | Primär förare |
| Asien-Stillahavsområdet | 52,4 USD | 87,6 USD | 7,6 % | Industrialisering |
| Europa | 28,1 USD | 44,8 USD | 6,9 % | Nätuppgradering, SF₆ utfasning |
| Nordamerika | 24,6 USD | 39,4 USD | 7,0 % | Åldrande infra, RE-utbyggnad |
| Mellanöstern & Afrika | 12,3 USD | 22,1 USD | 8,7 % | Elektrifiering |
| Latinamerika | 9,6 USD | 15,7 USD | 7,2 % | Nätutbyggnad |
Tabell 1 – Global ställverksmarknad per region, 2023–2030 (indikativ)
Termen "ställverk" hänvisar kollektivt till kombinationen av elektriska frånkopplingsbrytare, säkringar, strömbrytare och tillhörande styr-, skydds-, mätnings- och övervakningsutrustning monterad som ett samordnat, integrerat system. Ställverk kontrollerar, skyddar och isolerar elektrisk utrustning i kraftsystem. Det är gränssnittet mellan kraftnätet och de belastningar det betjänar, och nätverkets kontrollmekanism för att skydda och upprätthålla skyddet.
En ställverksenhet kan variera i fysisk skala från en enda lågspänningsfördelningstavla som upptar några hundra millimeter väggutrymme, till en gasisolerad högspänningstransformatorstation som spänner över tusentals kvadratmeter. Trots denna skala, utför alla ställverk samma uppsättning grundläggande funktioner.
| Fungera | Beskrivning & betydelse |
| Växlande | Skapa och bryta elektriska kretsar under normala driftsförhållanden. Möjliggör planerade nätverksomkonfigureringar, lastöverföringar och utrustningsisolering för underhåll. |
| Skydd | Upptäcka onormala förhållanden (överströmmar, kortslutningar, jordfel, spänningsavvikelser) och initiera snabba kretsavbrott för att begränsa utrustningsskador och förhindra kaskadfel. |
| Isolering | Skapa ett bevisat, synligt, säkert elektriskt avbrott i en krets, vilket gör det möjligt för personal att arbeta på strömlös utrustning utan risk för oavsiktlig återspänning. |
| Mätning & Mätning | Mätning av spänning, ström, effekt, energi, effektfaktor och övertoner för fakturering, övervakning, lasthantering och bedömning av strömkvalitet. |
| Övervakning & Kontroll | Tillhandahålla lokal och avlägsen synlighet av kretsstatus, larmförhållanden och utrustningens hälsa; möjliggör fjärrkopplingsoperationer via SCADA eller understationsautomationssystem. |
Tabell 2 — Ställverkens fem kärnfunktioner
Den mest kritiska och tekniskt krävande funktionen hos ställverk är felströmsavbrott. När en kortslutning uppstår i ett elsystem kan felströmmar nå värden 10–50 gånger den normala driftströmmen inom millisekunder. Om de inte avbryts snabbt kommer dessa felströmmar att orsaka katastrofala termiska och mekaniska skador på kablar, transformatorer och annan utrustning.
Strömbrytaren – den primära avbrottsanordningen i en ställverksenhet – måste utföra tre åtgärder i snabb följd: detektera felet (via tillhörande skyddsreläer), separera de elektriska kontakterna och släcka ljusbågen som bildas mellan de separerande kontakterna. Bågsläckningsmekanismen är den viktigaste skillnaden mellan olika kretsbrytarteknologier och diskuteras i detalj i kapitel 7.
Den mest grundläggande klassificeringen av ställverk är den spänningsnivå vid vilken den fungerar. Spänningsnivån bestämmer nödvändiga isoleringsavstånd, ljusbågsenerginivåer, utrustningsdimensioner och tillämpliga standarder. Branschstandardens spänningsklassificering är:
| Spänningsklass | Spänningsområde | Typiska applikationer | Primära standarder |
| Lågspänning (LV) | Upp till 1 000 V AC | Byggnadsdistribution, motorstyrning, industripaneler | IEC 61439, IEC 60947, UL 508A |
| Mellanspänning (MV) | 1 kV – 52 kV | Primärdistribution, industriförsörjning, RE-projekt | IEC 62271-100 / -200 / -202 |
| Högspänning (HV) | 52 kV – 800 kV | Transmissionsstationer, nätsammankopplingar | IEC 62271-100 / -203, IEEE C37 |
| Ultrahög spänning (UHV) | Över 800 kV | Långdistans HVDC/HVAC transmissionsstommen | IEC 62271 (special) |
Tabell 3 — Ställverksklassificering efter spänningsnivå
Notera:Definitionerna av "mellanspänning" och "högspänning" varierar mellan standardiseringsorgan och regionala konventioner. I IEC-terminologi täcker HV alla spänningar över 1 kV, med ytterligare en distinktion mellan "högspänning" (1–52 kV, ibland kallad MV av praktiker) och "extra hög spänning" (EHV) över 52 kV. Denna vitbok använder praktiserande konventionen: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Utöver spänningsnivån klassificeras ställverk också efter flera andra viktiga dimensioner:
| Dimensionera | Kategorier |
| Isoleringsmedium | Luftisolerad (AIS), Gasisolerad SF₆ (GIS), Vakuum, Olja (legacy), Fast dielektrisk |
| Typ av kapsling | Metallkapslad, metallklädd, skåptyp, öppen typ (utomhus) |
| Avbrytande medium | Luftblåsning, olja, vakuum, SF₆, CO₂ / ren luft (uppträder) |
| Inomhus / Utomhus | Inomhusställverk (kontrollerad miljö); Utomhusställverk (väderbeständig konstruktion) |
| Fast / Uttagbar | Fastmonterade brytare (lägre kostnad, mindre flexibilitet) kontra utdragbara/utdragbara brytare (enklare underhåll, varmbyte) |
Tabell 4 — Ytterligare dimensioner för ställverksklassificering
Lågspänningsställverk arbetar med systemspänningar upp till 1 000 V AC (eller 1 500 V DC), vilket täcker slutskedet av kraftdistributionen till slutanvändare. LV-ställverk är det mest talrika i antal enheter av alla ställverkskategorier – bokstavligen miljarder enheter installeras över hela världen i bostäder, kommersiella och industriella byggnader, datacenter, sjukhus och tillverkningsanläggningar. Trots sin lägre spänningsnivå är LV-ställverk inte enkelt; moderna LV-system måste hantera stora felströmmar, komplexa harmoniska miljöer, höga tätheter av anslutna belastningar och allt mer sofistikerade krav på strömkvalitet och energihantering.
En lågspänningskopplings- och kontrollenhet (LVSCA), definierad av IEC 61439, innehåller vanligtvis följande funktionella komponenter:

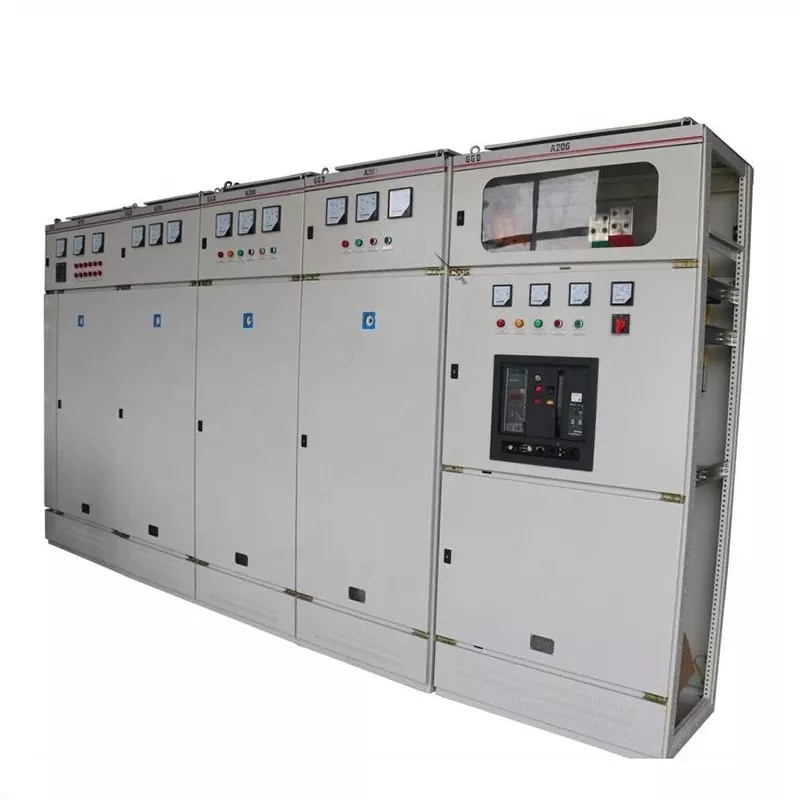

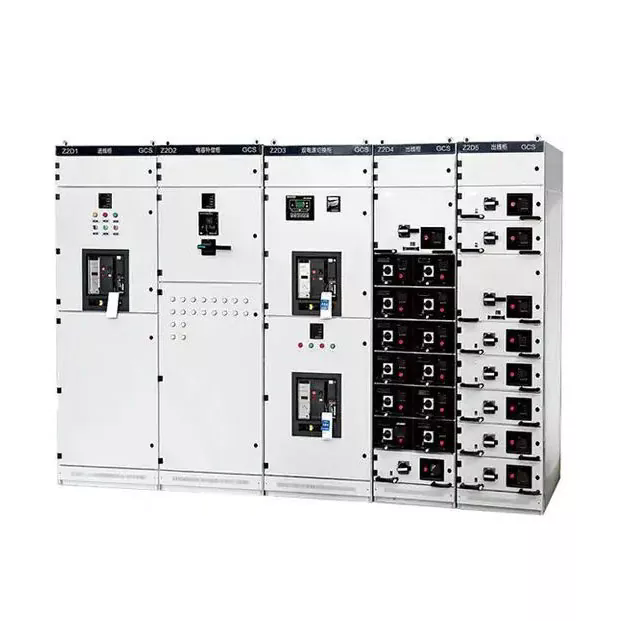

Figur 1 — Lågspänningshuvuddistributionsställverk
IEC 61439 definierar flera typer av lågspänningsställverk och styraggregat (LVSCA) baserat på deras konstruktion och funktionella egenskaper:
| Parameter | Beskrivning & typiska värden |
| Märkspänning (Ue) | Driftspänningen för enheten. Vanliga värden: 230/400 V, 400/690 V, 1 000 V. |
| Märkström (in) | Maximal kontinuerlig ström som enheten kan bära utan att överskrida temperaturgränserna. Räckvidd: 63 A till 6 300 A. |
| Kortslutningshållare (Icw) | Topp och kort tid tål ström. Typiska värden: 25 kA, 50 kA, 80 kA (1 s eller 3 s). |
| Brytkapacitet (Icu / Ics) | Ultimate (Icu) och service (Ics) kortslutningsbrytarkapacitet för effektbrytare. Måste överskrida den maximala potentiella felströmmen vid installationspunkten. |
| Grad av skydd (IP) | IP3X minimum för inomhus industri; IP54 eller IP65 för utomhus- eller tuffa miljöer enligt IEC 60529. |
| Form av intern separation | IEC 61439 Blanketter 1–4b definierar separation mellan funktionsenheter och samlingsskenor. Högre former förbättrar säkerheten och felinneslutningen. |
Tabell 5 — Tekniska parametrar för LV-ställverk
Mellanspänningsställverk fungerar i intervallet 1 kV till 52 kV och representerar den primära kopplings- och skyddsnivån för kraftdistributionsnätverk. Det finns vid de sekundära terminalerna i bulktransmissionsstationer, i primära distributionstransformatorstationer, i stora industrianläggningar, vid anslutningspunkten för anläggningar för förnybar energi och i transformatorstationer av boxtyp. MV-ställverk bestämmer felavhjälpningshastigheten, skyddsselektiviteten och driftsflexibiliteten för distributionsnätet.
MV-segmentet genomgår den mest betydande teknikomvandlingen av alla ställverkskategorier, driven av utfasningen av SF₆-gas, integrationen av digitalt skydd och övervakning och kraven från smarta nätarkitekturer.

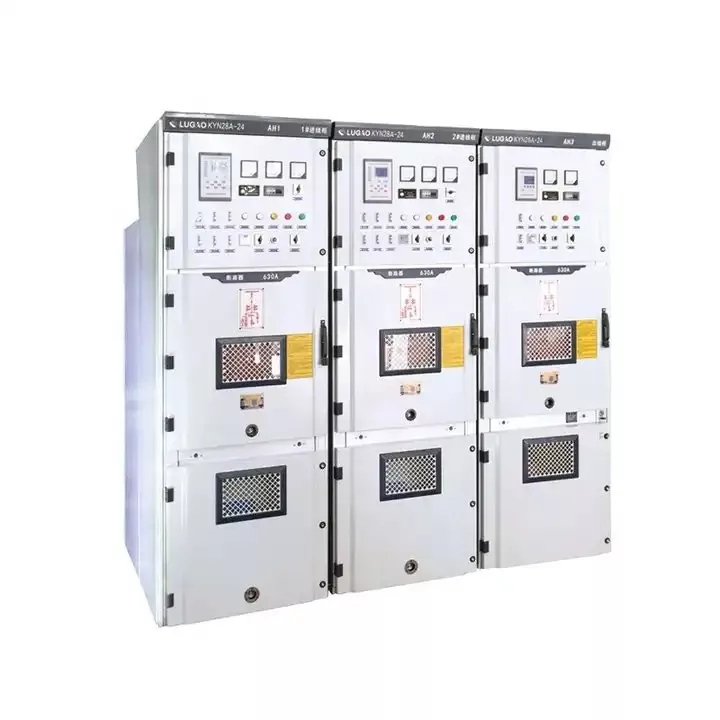

| Konstruktionstyp | Egenskaper och tillämpningar |
| Metallslutna ställverk | Alla spänningsförande delar inneslutna i ett jordat metallhölje, med separata fack för samlingsskenor, kopplingsanordningar och kabelanslutningar. Standard för moderna MV-installationer inomhus (IEC 62271-200). |
| Metallklädd ställverk | En underkategori med fulla metalliska barriärer mellan alla spänningsförande delar och fack. Högsta nivå av intern felinneslutning (IEC 62271-200 LSC2B). |
| Ställverk av skåptyp | Icke-bågbeständiga skåppaneler monterade i uppställningar. Mer ekonomiskt men med lägre bågfelsprestanda. |
| Gasisolerade ställverk (GIS) | Alla spänningsförande delar inneslutna i förseglade SF₆-fyllda eller alternativa gaskapslingar. Mycket kompakt, lämplig för installationer med begränsad utrymme. |
| Luftisolerade ställverk (AIS) | Använder luftisolering i metallkapslingar eller öppna strukturer. Större fotavtryck men enklare och kostnadseffektivt. |

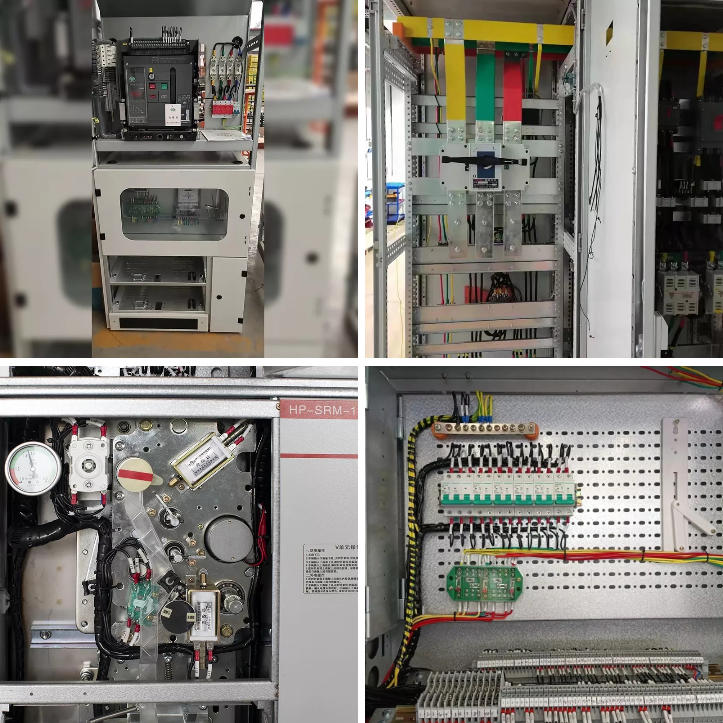

Ring Main Unit (RMU) är en kompakt, fabrikstätad MV-ställverksenhet designad för ringmatningsdistributionsnätverk - standardtopologin för stads- och förorts MV-kabelsystem. En RMU tillhandahåller vanligtvis två ringmatarlägen plus en eller flera transformatormatarlägen med skyddsanordningar.
Figur 2 — Ringhuvudenhet (RMU): Kompakt MV-ställverk för distributionsnät
RMU finns i två primära isoleringsvarianter:
| Teknologi | Verksamhetsprincip | Viktiga fördelar | Begränsningar |
| Vakuum CB | Båge släckt i högvakuumavbrytarflaska | Lång livslängd (>10 000 operationer), ingen gas, kompakt, lite underhåll | Begränsad till ≤52 kV |
| SF6 CB | Gasflödet släcker ljusbågen i tryckkammaren | Hög avbrottskapacitet, utmärkt isolering, kompakt | Hög GWP (~23 500), miljöhänsyn, gasövervakning krävs |
| Air-Blast CB | Högtrycksluft släcker ljusbågen | Ingen farlig gas, lämplig för utomhusbruk | Stor storlek, högt underhåll, i stort sett föråldrad |
Tabell 6 — Jämförelse av MV-kretsbrytarteknik
| Parameter | Typiskt intervall/värden |
| Märkspänning | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Klassad normal ström | 630 A, 1 250 A, 1 600 A, 2 000 A, 2 500 A, 3 150 A, 4 000 A |
| Kortslutningsbrytström | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Tål kort tid | Typiskt 1 s eller 3 s vid märkkortslutningsström |
| Blixtimpulsmotstånd (LIWV) | 60 kV (7,2 kV klass) till 250 kV (52 kV klass), enligt IEC 62271-1 |
| Driftsmekanism | Fjäderladdad motor (standard); manuella eller solenoidalternativ |
| Tillämplig standard | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabell 7 — Tekniska specifikationer för MV-ställverk
Högspänningsställverk arbetar vid systemspänningar över 52 kV, med vanliga spänningar på 72,5 kV, 145 kV, 245 kV, 420 kV och 550 kV. Denna utrustning utgör den kritiska omkopplings- och skyddsinfrastrukturen för bulköverföringsnätet — kraftsystemets högsta energinivå, som ansvarar för transport av stora mängder elektrisk energi över långa avstånd mellan produktionscentraler och regionala lastcentraler.
Konsekvenserna av HV-ställverksfel är allvarliga: en enda defekt strömbrytare vid en stor 220 kV överföringsstation kan koppla bort hundratals megawatts generering eller belastning. Skador på utrustning från felströmmar på HV-nivåer kan vara katastrofala och kostsamma. Detta sammanhang förklarar de extremt krävande prestanda och rigorösa testkrav som HV-ställverk måste uppfylla.
Inom AIS-tekniken installeras HV-ställverkskomponenter — effektbrytare, frånskiljare, jordningsbrytare, instrumenttransformatorer — i utomhusstrukturer med luft som isolerar mellan spänningsförande delar och jord. AIS-transformatorstationer har varit standarden för växling på transmissionsnivå i årtionden och är fortfarande vanliga globalt på grund av enkelhet, lägre kostnad och lätt att underhålla och kontrollera.
AIS-transformatorstationer kräver betydande landyta för att upprätthålla säkerhetsavstånd. En typisk 220 kV AIS-transformatorstation kan kräva 1–3 hektar, med flera meters avstånd mellan faser och till jord.
I GIS-teknik är alla strömförande komponenter inrymda i förseglade, SF₆-gasfyllda cylindriska aluminiumkapslingar. De överlägsna dielektriska egenskaperna hos SF₆ gör att avstånd mellan faser och faser kan minskas drastiskt, vilket minskar transformatorstationens fotavtryck till 10–15 % av motsvarande AIS-area.
GIS är att föredra i miljöer med begränsade utrymmen som underjordiska transformatorstationer i städerna, offshoreplattformar, höghöjdsplatser och kraftigt förorenade industriområden.
Figur 3 — Transmissionsstation för högspänningsgasisolerade ställverk (GIS).
Hybridställverk integrerar flera primära funktioner (strömbrytare, frånskiljare, jordbrytare, strömtransformator) i en enda kompakt SF₆-fylld modul. Detta ger en mellanliggande minskning av fotavtrycket mellan AIS och GIS, till en kostnad mellan de två. HGIS används i allt större utsträckning i brownfield-utbyggnader och kapacitetstillägg där fullständig GIS är kostnadsöverkomlig.
SF₆ puffer-typ eller självsprängande kretsbrytare är den dominerande HV-tekniken. Förbättringar i kontaktgeometri och ljusbågskontroll minskar driftenergin, vilket möjliggör tillförlitliga fjäderpåverkade mekanismer istället för stora hydrauliska/pneumatiska ställdon. Fasade SF₆-alternativ för HV (CO₂/O₂-blandningar, vakuumbrytare) är fortfarande under forskning, med begränsad kommersiell användning från och med 2026.
| Parameter | Lugao HV-ställverksspecifikation |
| Spänningsområde | 3 600 V – 40 500 V (kompatibel med IEC 62271-1 spänningsklassdefinitioner) |
| Klassad normal ström | Upp till 4 000 A |
| Kortslutningsmotstånd | Upp till 50 kA (1 s korttidshållbarhet) |
| Typ av kapsling | Helt isolerat metallslutet skåp; inomhus- och utomhuskonfigurationer |
| Isoleringsmedium | Luftisolerad (AIS) / Solid-isolerad; SF₆-konfigurationer tillgängliga |
| Överensstämmelse med standarder | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37-serien |
| Certifieringar | CE, ISO, CCC; Tredjeparts typtestad |
Tabell 8 — Lugao Power HV-ställverk tekniska specifikationer
När strömbrytarens kontakter separeras under belastning eller felström, upprätthåller den elektriska energin en plasmabåge mellan kontakterna. Temperaturerna når 5 000–20 000 K och bär full felström tills den släcks. Brytarens ljusbågsdämpande förmåga - hastighet för att avbryta vid en naturlig ström noll - bestämmer maximal avbrottsbar felström (brytkapacitet) och energigenomsläpp.
Avbrytande media, kontaktgeometri och manövermekanismsdesign definierar brytarens prestanda och underhållskrav.
| Medium | Spänningsområde | Breaking Performance | Miljöpåverkan | Underhåll | Trend |
| Vakuum | LV – 52 kV | Excellent | Ingen | Mycket låg | Växande |
| SF₆ gas | MV – HV | Excellent | GWP 23 500 ⚠ | Låg (förseglad) | Reglerad ↓ |
| Luft (ACB) | LV | Bra | Ingen | Måttlig | Stabil |
| Olja (bulk) | MV (legacy) | Bra | Brandrisk | Hög | Arv ↓ |
| CO₂-blandning | MV–HV (dev) | Framväxande | GWP ~1 | TBD | FoU-fas |
Tabell 9 — Jämförelse av ljusbågsdämpande media mellan ställverkskategorier
EU:s F-gasförordning (EU 2024/573) fasar ut SF₆ för nya MV-anläggningar från 2030. Andra regioner antar liknande regler. Branschens svar inkluderar:
⚠ UPPHANDLINGSANMÄRKNING
För projekt med 20–30 års livslängd undviker man tidiga ersättningskostnader genom att specificera SF₆-fri teknik. Lugao Powers vakuum- och solidisolerade MV-ställverk ger kompatibla, framtidssäkra alternativ. Engagera Lugaos teknik för optimala SF₆-fria lösningar.
| Parameter | Definition & betydelse |
| Märkspänning (Ur) | Högsta systemspänning ställverket kan arbeta på kontinuerligt. Måste överskrida maximal driftspänning vid installation. |
| Nominell kortslutningsbrytström (Isc) | Maximal felström som brytaren kan bryta tillförlitligt. Måste överskrida den potentiella systemfelströmmen. |
| Klassad korttidshållbarhet (Icw) | Maximal strömställverk kan bära under definierad tid (1 s eller 3 s) utan strukturella skador. |
| Märk normal ström (Ir) | Maximal kontinuerlig belastningsström inom termiska gränser, med marginal för belastningstillväxt. |
| Isolationsnivåer (LIWV / SIWV) | Lightning Impulse Stand- och Switching Impuls Stand-spänningar. Måste samordnas med överspänningsskydd. |
| Internal Arc Classification (IAC) | IEC 62271-200 kategorier (A, B, AB) definierar säker inneslutning av interna ljusbågsfel. |
| Loss of Service Continuity (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B-kategorier definierar om intilliggande fack förblir strömförande under underhåll. |
Tabell 10 — Kritiska tekniska parametrar för ställverk
| Standard | Kropp | Omfattning |
| IEC 62271-1 | IEC | Gemensamma specifikationer för HV-ställverk och manöverdon — alla spänningsklasser. |
| IEC 62271-100 | IEC | AC-brytare — primär MV/HV CB-standard. |
| IEC 62271-200 | IEC | AC metallkapslade ställverk för 1 kV–52 kV — MV-enheter. |
| IEC 62271-203 | IEC | Gasisolerat metallkapslat ställverk (GIS) för >52 kV — transmissions-GIS. |
| IEC 61439-1 / -2 | IEC | LV-ställverk — konstruktionsverifiering och rutintestning. |
| ANSI/IEEE C37-serien | IEEE | Täcker AC HV-brytare (C37.04/06/09), MV-ställverk (C37.20), testning. |
| GB/T 3906 | SÄCK | Kinesisk standard för 3,6–40,5 kV metallkapslade ställverk. Motsvarar IEC 62271-200. |
| IEC 60947-serien | IEC | LV-ställverk och manöverdon — enhetsstandarder för brytare, frånskiljare, kontaktorer. |
Tabell 11 — Viktiga internationella standarder för ställverk
| Steg | Aktivitet | Nyckelfrågor och leveranser |
| 1 | Systemanalys | Genomför/granska kortslutningsanalys. Bestäm maximal potentiell felström på varje plats. |
| 2 | Definition av belastning och spänning | Definiera normal märkström, systemspänning, spänningsreglering, OLTC-krav om tillämpligt. |
| 3 | Teknikval | Välj spänningsklass (LV/MV/HV), avbrytande medium (vakuum/SF₆/luft), kapslingstyp (AIS/GIS/metallkapslad), inomhus/utomhuskonfiguration. |
| 4 | Standards Definition | Identifiera tillämpliga standarder, specificera nödvändiga certifieringar (IEC, ANSI, CE, CCC, DNV, etc.) i RFQ. |
| 5 | Skyddssamordning | Definiera reläfunktioner, tids-strömkoordination, kommunikationsprotokoll (IEC 61850, Modbus, DNP3), IAC/LSC-krav. |
| 6 | Webbplatsens villkor | Definiera temperatur, höjd, luftfuktighet, föroreningar, seismisk zon, installation inomhus/utomhus. Bestäm reduktions- och kapslingsspecifikationer. |
| 7 | RFQ & utvärdering | Utfärda teknisk specifikation. Utvärdera bud: efterlevnad, typtester, leverans, support, TCO. |
Tabell 12 — Sjustegs ställverksspecifikation och upphandlingsprocess
| Välj vakuum/solidisolerat MV-ställverk när... | Välj SF₆ GIS när... |
| SF₆ förbjuden eller reglerad; framtidssäker, låg miljörisk; MV ≤ 40,5 kV; lågt underhåll; preferens inomhus | Området är kraftigt begränsat; spänning >40,5 kV; mycket förorenad utomhusmiljö; utökat underhållsintervall; hermetiskt slutna prestanda |
Tabell 13 — Teknikvalsguide: Vakuum/SI vs SF₆ GIS
💡 NYCKELINSIKT
TCO-analys: Under en 20-årig livslängd överstiger SF₆ MV-ställverkens totala underhåll och uttjänta kostnader vakuum/solidisolerade alternativ med 15–25 % (inklusive SF₆-återvinning). Att kvantifiera detta före engagemang rekommenderas starkt.
Lugao Power Co., Ltd.är en ledande Kina-baserad specialisttillverkare av elektriska ställverk, krafttransformatorer och transformatorstationer av boxtyp. Med ett dedikerat fokus på kraftdistributionsutrustning har Lugao utvecklat djup ingenjörsexpertis över hela spänningsområdet - från lågspänningsdistributionsställverk till högspänningsmetallkapslade skåp - som betjänar kraftverk, EPC-entreprenörer, industrioperatörer och projektutvecklare för förnybar energi på globala marknader.
Fabriksdirekta leveranser kombinerat med stark OEM-kapacitet, överensstämmelse med flera standarder och ett mycket lyhört tekniskt supportteam gör Lugao till en föredragen leveranspartner för internationella projekt som kräver kvalitet, efterlevnad och konkurrenskraftiga priser.

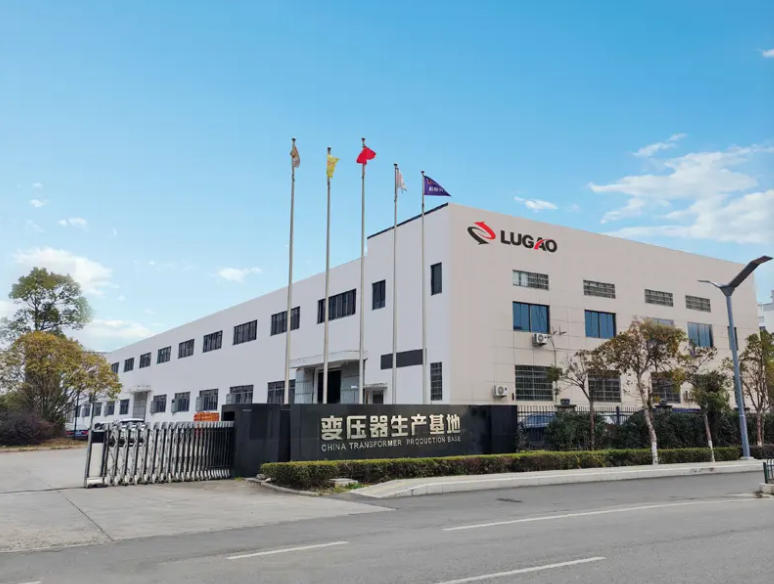

Figur 4 — Lugao Power Co., Ltd. Tillverkningsanläggning
| Produkt | Spänning / Strömområde | Standarder | Certifieringar |
| LV Main Distribution Board (MDB) | Upp till 1 000 V / upp till 6 300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor Control Center (MCC) | Upp till 1 000 V / upp till 4 000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV metallkapslade ställverk | 3,6 kV – 40,5 kV / upp till 4 000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, typtestad |
| Ringhuvudenhet (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, typtestad |
| Helt isolerat metallslutet skåp | 12 kV – 40,5 kV / upp till 4 000 A | IEC 62271-200 | CE, ISO, typtestad |
| HV-ställverk | 3 600 V – 40 500 V / upp till 4 000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, typtestad |
| Custom / OEM ställverk | Per kundspecifikation | IEC / ANSI / GB / BS (per projekt) | Per projektkrav |
Tabell 14 — Lugao Power Switchgear Product Portfolio
Lugao Powers tillverkning och ingenjörsverksamhet är certifierad enligt ISO 9001, med ett kvalitetsledningssystem (QMS) som täcker alla faser av produktförverkligande - från inkommande materialinspektion till tillverkningsprocesskontroll, testning av färdig produkt och support efter leverans. QMS inkluderar kontrollerade procedurer för konstruktionsgranskning, leverantörskvalificering, kalibrerad testutrustningshantering, avvikelsebearbetning och korrigerande åtgärder.
Typprovning - utförd på prototypenheter vid ackrediterade tredjeparts högspänningstestlaboratorier - verifierar att konstruktionen uppfyller alla specificerade prestandakrav. Lugaos standardproduktlinjer är typtestade i enlighet med gällande IEC- och GB-standarder. Typtestrapporter från erkända laboratorier (inklusive KEMA, TÜV Rheinland, SGS, CPRI och CEPRI) finns tillgängliga för granskning som en del av förkvalificeringsdokumentationspaketet.
Typtester för MV-ställverk (IEC 62271-200) inkluderar:
| Rutintest | Standard / Acceptanskriterier |
| Strömfrekvensmotstånd | Tillsatt spänning vid nominell isolationsnivå i 1 minut — ingen överslag eller störande urladdning |
| Isolationsmotstånd | Megger-test vid 2,5 kV eller 5 kV DC; resultat jämfört med baslinje och lägsta acceptanströskel |
| Mekaniskt funktionstest | Strömbrytaren och frånskiljarens manövermekanismer cyklade; drifttider och resor uppmätt |
| Interlocking Verification | Alla säkerhetsspärrar (mekaniska och elektriska) verifierade för att förhindra felaktiga kopplingssekvenser |
| Skyddsreläets funktionstest | Alla konfigurerade skyddsfunktioner testade mot reläinställningar; restider verifierade enligt specifikation |
| Kontroll av kablage och kontrollkrets | All kontroll och sekundär ledningskontinuitet, polaritet och isolering verifierad mot godkända ritningar |
| Visuell och dimensionell inspektion | Alla komponenter, märkning, samlingsskenemärkningar och anslutningar verifierade mot godkända tillverkningsritningar |
Tabell 15 — Lugao Power Rutintest Program för ställverk
KVALITETSENGAGEMANG
Varje leverans av Lugao Power-ställverk åtföljs av ett komplett tekniskt dokumentationspaket: rutintestrapport med alla uppmätta värden och acceptanskriterier, typprovningscertifikatreferenser, materialcertifikat, kalibreringsposter för testutrustning, dimensionella inspektionsposter och as-built ritningar. Tredjepartsinspektion och bevittnad FAT kan ordnas på begäran.
