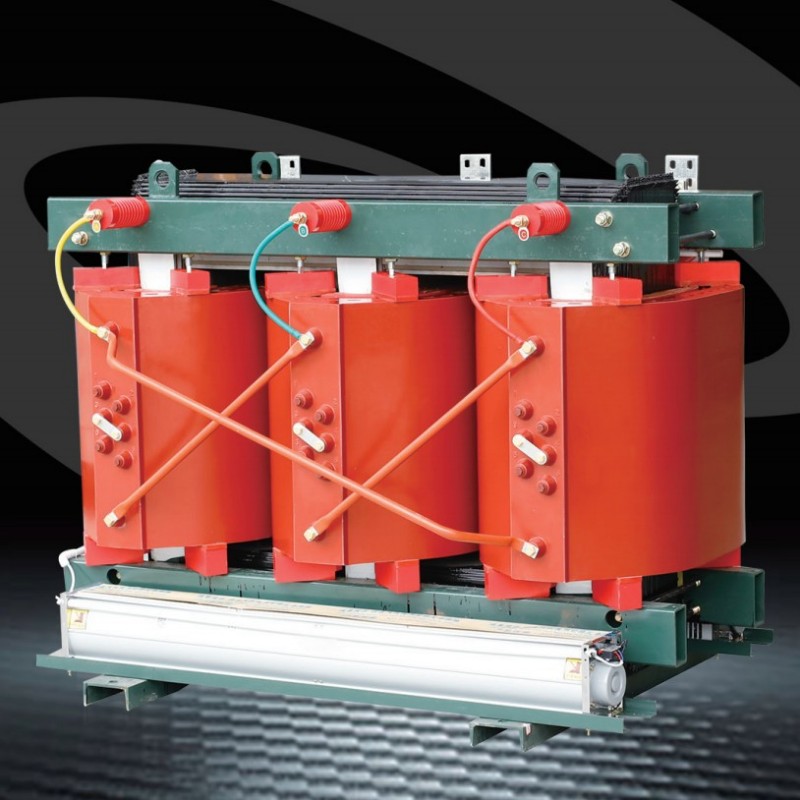

En omfattande guide till SC (B) 13--20-10kV gjuten harts torrtyptransformatorer

Till skillnad från traditionelltoljeupptagna transformatorer, SC (B) 13--20-10kV gjuten harts torrtyptransformator utnyttjar epoxihartsgjutningsteknologi för att omdefiniera prestandastandarder, vilket gör det till ett oumbärligt val för kritisk infrastruktur och stadsinställningar.

En närmare titt på modellen: SC (B) 13--20-10kv

Innan vi utforskar dess funktioner, låt oss avkoda modellnamnet:

S: representerar en trefastransformator ("S" står för "trefas" på kinesiska).

C: indikerar gjutningshartsisolering, nyckeltekniken som säkerställer brandsäkerhet och hållbarhet.

(B): Betecknar en lågspänningsfolie-sår, ett designval som löser vanliga problem i traditionella tråd-lurvspolar.

13: Designserienumret, vilket återspeglar avancerade tekniska iterationer för förbättrad effektivitet.

: Den nominella kapaciteten sträcker sig från 50 kVa till 3150 kVa.

20-10kV: Högspänningens sidospänningsnivå.

Vilka är driftsförhållandena för SC (B) 13--20-10kV gjutna hartstyptransformatorer?

● Installations höjd: överstiger inte 1000 m över havet;

● Strömförsörjningsspänningsvågform: Liknar en sinusvåg;

● Symmetri för flerfasens strömförsörjningsspänning: Strömförsörjningsspänningarna anslutna till en multifastransformator bör vara ungefär symmetrisk;

● Omgivningstemperatur: Maximal lufttemperatur +40 ° C; Maximal daglig medeltemperatur +30 ° C; Maximal årlig medeltemperatur +20 ° C; Minsta lufttemperatur -25 ° C (tillämplig på inomhustransformatorer).

Vad gör gjuthartset Dry-Type Transformers speciella?

● Kärnan

1. Kärnan är konstruerad av kallvalsade kiselstålark med hög magnetisk permeabilitet, utmärkt spannmålsorientering och 45 ° helt lutande stegade leder. Kärnan använder en speciell fyrkantig rörplattstruktur, med kärnben bundna med isolerande tejp. Kärnytan är belagd med ett speciellt harts för att förhindra fukt och rost, vilket effektivt reducerar förluster utan belastning, strömmen ström och kärnbrus.

2.Safe, Flame-retardant och föroreningsfri kan den installeras direkt vid lastcentret.

3. Underhållsfri, lätt att installera och låga totala driftskostnader.

4. Hög fuktmotstånd möjliggör normal drift vid 100% luftfuktighet och kan läggas tillbaka i drift efter ett avbrott utan att torka.

5. Lågförluster, låg partiell urladdning, lågt brus och stark värmeavledning är alla garanterade. Utrustad med ett omfattande temperaturskyddssystem ger det tillförlitlig försäkring för säker transformatordrift. Hög tillförlitlighet. Baserat på operativa studier av produkter som redan är i drift har produktens tillförlitlighetsindikatorer nått internationella professionella standarder.

● Foliespole

Lågspänningslindningen använder en enda bit kopparfolie, tillsammans med klass F-svängisolering, sår på en dedikerad lågspänningsfolie lindningsmaskin. Foliespolar behandlar effektivt de framträdande frågorna om hög kortslutning, ampere-sväng obalans, dålig värmeavledning, lindande spiralvinkelfel och instabil manuell svetskvalitet förknippad med lågspännings, högströmsgravprodukter. Vårt företag använder också hartspotting och härdning för att skapa en fukt- och fläckbeständig finish.

● Temperaturkontrollenhet

Transformatorn använder en BWDK -serie -signaltermometer. Temperatursensorn är inbäddad i den övre halvan av lågspänningspolen, detekterar och visar automatiskt den driftande fuktighetsnivån för var och en av de tre faserna. Den har också över temperaturlarm och trippningsfunktioner.

● Spänningsomvandling

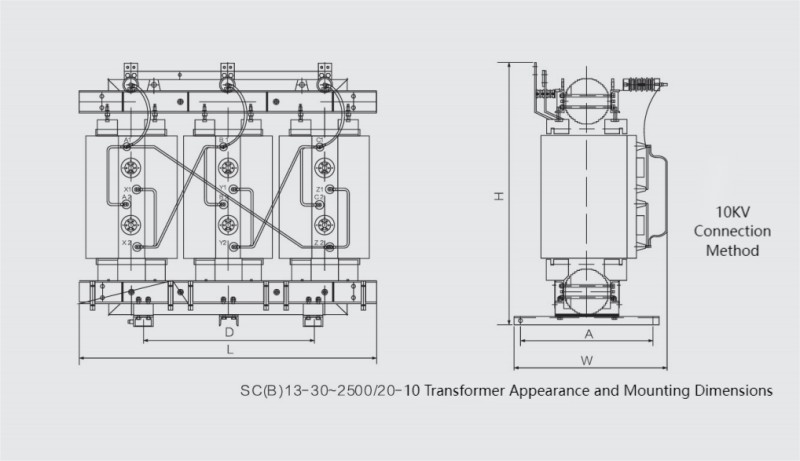

Kontakten tillåter spänningsomvandling mellan 10kV och 20kV i olika positioner och uppfyller kraven för 10 kV respektive 20 kV -system.

Vem behöver den här transformatorn?

Säkerhet är inte förhandlingsbar i kraftsystem, särskilt i högrisk eller befolkade områden. SC (B) 13--20-10kV-transformatorn är byggd för att utmärka sig i detta avseende, med funktioner som adresserar brandrisker, fukt och operativ stabilitet. Brandbeständig, föroreningsfria drift Epoxyharts, transformatorns isoleringsmaterial, är i sig flamtvandant. Den frigör inte giftiga gaser när de utsätts för höga temperaturer och tål kortvarig överhettning utan att ta eld. Detta gör transformatorn idealisk för brandkänsliga platser som:

● Underjordiska utrymmen: tunnelbanor, gruvor och tunnlar.

● Offentliga byggnader: skolor, sjukhus och kommersiella centra.

● Kritiska anläggningar: Kraftverk, oljefält och höghus.

Till skillnad frånoljeupptagna transformatorer, det finns ingen risk för jord- eller vattenföroreningar från läckor - anpassning till moderna miljöstandarder.

Tekniska specifikationer: siffrorna bakom prestandan

För att förstå transformatorns mångsidighet, låt oss titta på dess viktigaste tekniska parametrar:
