Vilket högspänningsställverk är rätt för säkrare och stabilare kraftfördelning?

Varför spelar valet av högspänningsställverk så stor roll?

I ett högspänningsdistributionssystem kan ett svagt beslut påverka hela elnätet. Ett skåp som ser acceptabelt ut på ett offertblad kan ändå skapa problem om dess brottförmåga inte matchas korrekt, om matararrangemanget är obekvämt, om isoleringssystemet är olämpligt för platsmiljön eller om leverantören inte kan tillhandahålla tydliga ritningar och testdokument.

Köpare kommer ofta tillHögspänningsställverkmed en enkel begäran: de behöver utrustning som kan kontrollera, skydda och isolera elektriska kretsar på ett säkert sätt. Det verkliga kravet är dock vanligtvis mer komplext. Ett stålverk behöver utrustning som klarar krävande belastningar. Ett transformatorstationsprojekt behöver en stabil skyddssamordning. Ett kommersiellt komplex kan bry sig om kompakt layout och enkel drift. Ett projekt för förnybar energi kan behöva pålitlig nätanslutning och framtida utbyggnad. En gruv- eller petrokemisk anläggning kan behöva starkare miljömotstånd och säkrare drift under svåra förhållanden.

Det är därför urvalsprocessen inte bör börja med "Vilken modell är billigast?" Det bör börja med "Vilken konfiguration kommer att hålla systemet säkert, stabilt, underhållbart och lämpligt för webbplatsen under många år?" Den frågan skyddar köparen från dolda kostnader. Det hjälper också ingenjörer och inköpsteam att tala samma språk när de granskar tekniska förslag.

Vilka problem hjälper högspänningsställverk att lösa?

En rätt utformadHögspänningsställverksystemet hjälper till att hantera flera allvarliga risker i kraftdistribution. Den slår inte bara på och av strömmen. Den separerar felaktiga sektioner, stöder säkert underhåll, skyddar ansluten utrustning och hjälper operatörer att kontrollera det elektriska nätverket med mer självförtroende.

• Felisolering:När en kortslutning eller onormalt tillstånd inträffar måste ställverket hjälpa till att isolera den drabbade kretsen snabbt och säkert.
• Personalsäkerhet:Förreglingssystem, jordningsfunktioner, spänningsindikering och höljesdesign hjälper till att minska driftfel.
• Utrustningsskydd:Transformatorer, kablar, motorer, kondensatorer och nedströms distributionsutrustning behöver samordnat skydd.
• Systemkontinuitet:Ett välplanerat skåpsarrangemang kan minska omfattningen av avbrott och underlätta enklare underhållsschemaläggning.
• Utrymmeshantering:Kompakt eller modulärt ställverk kan hjälpa projekt där elutrymmet är begränsat.
• Projektstandardisering:Tydliga ritningar, testade komponenter och repeterbar skåpdesign gör installation och framtida expansion enklare.

För köpare leder dessa fördelar till färre oväntade avstängningar, färre säkerhetsproblem och mindre förvirring under installationen. För entreprenörer är värdet också praktiskt: när utrustningen kommer med korrekt dokumentation, märkta ledningar, korrekt förpackning och en tydlig konfiguration, ägnar platsteamet mindre tid åt att lösa problem som kan undvikas.

Vilken typ av högspänningsställverk passar olika projektförhållanden?

Det finns ingen enskild bästa typ för varje projekt. RättHögspänningsställverkberor på spänningsnivå, tillgängligt utrymme, platsmiljö, driftvanor, budget, underhållskapacitet och projektstandarder. Ett vanligt misstag är att välja ett skåp bara för att ett annat projekt använde det. Elektriska system kan se likadana ut på papperet, men deras platsförhållanden och driftsprioriteringar kan vara mycket olika.

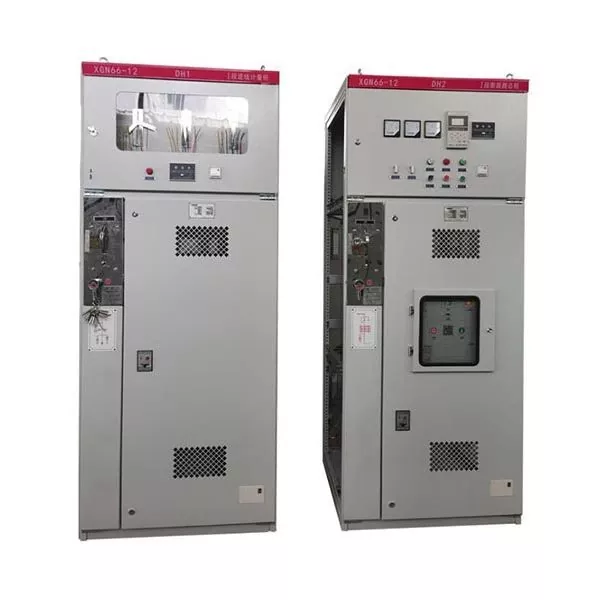

Luftisolerat ställverkväljs ofta när projektet har tillräckligt med installationsutrymme och köparen vill ha en struktur som är relativt enkel att inspektera och underhålla. Den kan vara lämplig för många industri- och allmännyttiga tillämpningar där miljöförhållandena är hanterbara och underhållsteam finns tillgängliga.

Gasisolerat ställverkövervägs ofta när utrymmet är begränsat eller när miljön är fuktig, förorenad, kustnära, dammig eller på annat sätt utmanande. Dess förseglade design kan stödja kompakta layouter och minska exponeringen för yttre förhållanden. För urbana transformatorstationer, underjordiska anläggningar och högtillförlitliga projekt kan detta vara en stor fördel.

Vakuumbrytare ställverkär mycket uppskattad för pålitlig avbrottsprestanda och lägre rutinunderhållskrav jämfört med vissa äldre teknologier. Det används ofta i medel- och högspänningsdistributionsprojekt där växlingspålitlighet är ett stort problem.

SF6 isolerade lösningarär vanligtvis förknippade med kompakthet och stark isoleringsförmåga. Köpare bör också överväga gashantering, övervakning, tätningskvalitet och lokala miljökrav när de utvärderar detta alternativ.

Metallinneslutet eller bepansrat avtagbart ställverkkan vara attraktivt när säkerhetsseparering, modulär struktur och underhållsåtkomst är viktigt. Den avtagbara designen kan hjälpa tekniker att inspektera eller byta ut komponenter mer bekvämt, beroende på projektkonfigurationen.

Vad bör köpare kontrollera innan de gör en beställning?

Den säkraste inköpsprocessen bygger på teknisk bekräftelse, inte gissningar. Innan du gör en beställning förHögspänningsställverk, bör köpare samla in tillräckligt med projektinformation för att undvika felaktig utrustning. En professionell leverantör kan hjälpa till att granska dessa detaljer, men köparen bör ändå förstå vad som är viktigt.

1. Märkspänning och systemspänning:Skåpet måste matcha elsystemet och tillämpliga projektstandarder.
2. Märkström:Kontinuerliga strömkrav bör bekräftas i enlighet med belastningsbehov och framtida expansion.
3. Kortslutningsbrytningskapacitet:Detta måste stämma överens med systemets felnivå. Att underskatta denna punkt kan skapa allvarliga säkerhetsrisker.
4. Inkommande och utgående matararrangemang:Antalet matare, kabelgenomföringsriktning, samlingsskenor och reserverat utrymme bör vara tydligt.
5. Skydds- och kontrollschema:Relätyp, mätning, kommunikationsgränssnitt, SCADA-kompatibilitet och styrlogik bör ses över tidigt.
6. Installationsmiljö:Höjd, temperatur, luftfuktighet, damm, saltdimma, seismiska krav och placering inomhus eller utomhus kan alla påverka designen.
7. Driftsmetod:Manuella, motoriserade, lokala, fjärrstyrda eller intelligenta övervakningsbehov bör bekräftas före produktion.
8. Testning och dokumentation:Rutinmässiga testrapporter, ritningar, manualer, certifikat och packningsdetaljer bör vara en del av projektsamtalet.

Jämförelsetabell för val av högspänningsställverk

Hur kan underhållsplanering minska risken på lång sikt?

Till och med välgjordaHögspänningsställverkbehöver en underhållsplan. Målet är inte att öppna skåpen i onödan, utan att hålla utrustningen i ett känt och tillförlitligt skick. Underhållsplanering bör ta hänsyn till platsförhållanden, växlingsfrekvens, utrustningens ålder, tillverkarens vägledning och vikten av den anslutna lasten.

Vanliga inspektionspunkter inkluderar skåpets renhet, isoleringsskick, täthet av samlingsskenans anslutning, manövermekanismens rörelse, jordningskontinuitet, relästatus, sekundärt ledningsskick, spärrfunktion, kontaktslitage och tecken på överhettning. I fuktiga miljöer kan kondenskontroll och värmefunktion bli särskilt viktiga. På dammiga industriområden kan rengöring och tätningskontroller förhindra isoleringsproblem.

Många misslyckanden är inte plötsliga mysterier. De börjar som små tecken: en lös anslutning, onormal temperatur, åldrande isolering, dålig smörjning, skadade sekundära ledningar eller en skåpdörr som inte stängs ordentligt. När underhållsteam registrerar dessa detaljer och agerar tidigt, minskar de risken för nödstopp.

• Håll driftjournaler och underhållsloggar konsekventa.
• Kontrollera temperaturökning och onormal lukt efter tung belastning.
• Inspektera mekaniska delar för smidig rörelse och korrekt positionering.
• Kontrollera att förreglingar och jordningsanordningar fungerar som avsett.
• Rengör isoleringsytor noggrant enligt säkra procedurer.
• Granska reläinställningarna när systembelastningen eller nätstrukturen ändras.

Vad gör en leverantör lättare att arbeta med?

En bra leverantör gör mer än att skicka ett skåp. FörHögspänningsställverk, bör leverantören hjälpa köpare att bekräfta tekniska detaljer, undvika konfigurationsfel och förstå om en föreslagen lösning passar de verkliga projektförhållandena. Detta är särskilt viktigt för utländska projekt där kommunikation, dokumentation, paketering och kundsupport kan påverka det slutliga resultatet.

Lugao Power Co., Ltdtillverkar elektrisk kraftutrustning för distributionsprojekt och kan stödja diskussioner kring ställverkskonfiguration, skåpstruktur, isoleringsval, ritningar och tekniska krav. För köpare som inte är säkra på om de ska välja AIS, GIS, SF6, vakuumbrytarskåp eller metallslutna lösningar, kan tidig teknisk kommunikation hjälpa till att begränsa beslutet.

En praktisk leverantör bör kunna ge flera typer av stöd:

• Granskning av projektspänning, ström, matarmängd och skyddskrav.
• Skräddarsytt skåpsarrangemang baserat på platslayout och applikationsbehov.
• Tydliga tekniska ritningar och produktdokumentation före tillverkningsbekräftelse.
• Rutinprovning och kvalitetskontroll före leverans.
• Exportförpackning lämplig för långväga transporter.
• Kommunikationsstöd för installation, driftsättning och senare underhållsfrågor.

Upphandlingsteam bör också vara uppmärksamma på lyhördhet. Om en leverantör inte kan svara på viktiga frågor innan beställningen kan projektet möta mer osäkerhet efter beställningen. Bra kommunikation är inte dekoration; det är en del av riskkontrollen.

Vanliga frågor om högspänningsställverk
