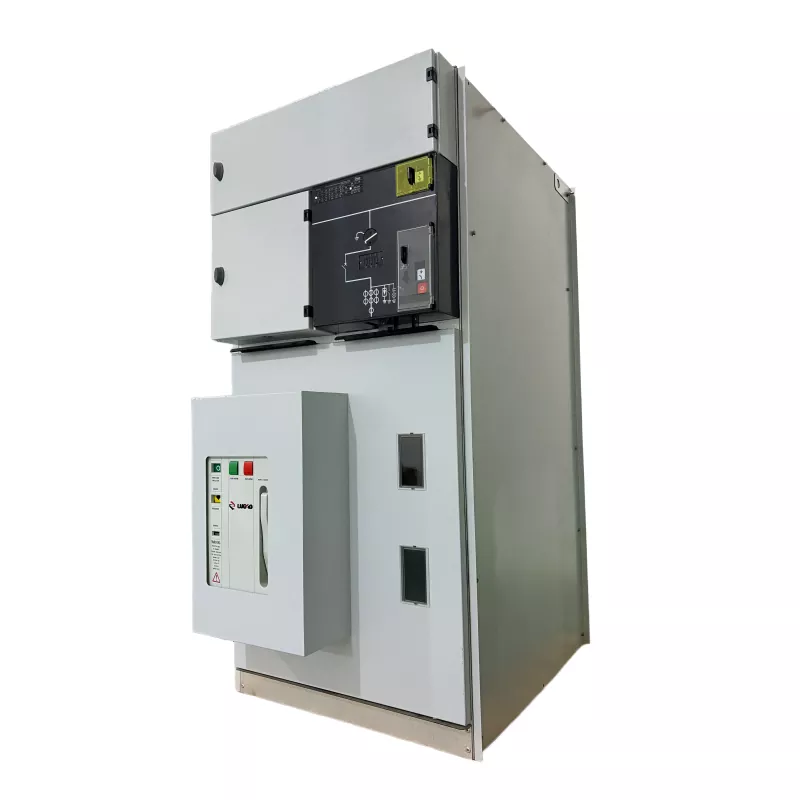

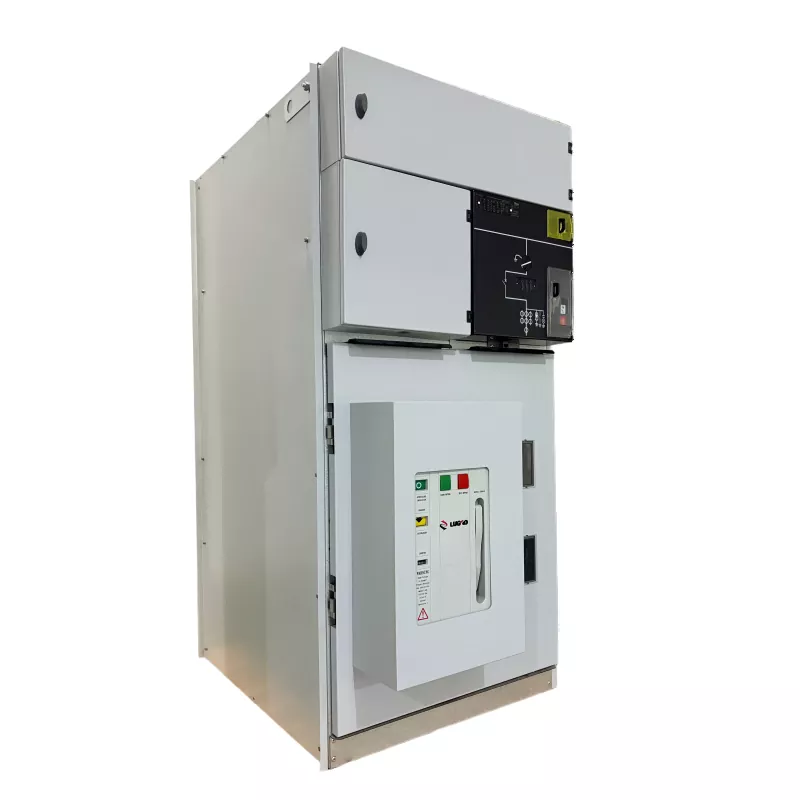

Inomhus gasisolerad ring Huvudenhet ställverkspanel med VCB

Som den professionella tillverkaren vill vi ge dig högkvalitativ inomhusgasisolerad ringhuvudenhetsställverkspanel med VCB. Det är en kompakt mellanspänningsdistributionsenhet designad för tillförlitlig strömkontroll, skydd och omkoppling i moderna elektriska nätverk. Den integrerar vakuumbrytarteknik (VCB) med gasisolerad ställverksstruktur, vilket ger säker och effektiv drift i inomhusmiljöer.

Denna typ avringhuvudenhet (RMU)används i stor utsträckning i mellanspänningssystem för att ansluta, skydda och isolera elektriska kretsar. Med förseglad gasisolering och vakuumavbrottsteknik, erbjuder inomhusgasisolerade ringhuvudenhets ställverkspanel med VCB utmärkta ljusbågssläckande prestanda, stark isoleringsförmåga och minimala underhållskrav.

Huvudsakliga tekniska parametrar

Inga.	Punkt		Enhet	Parametrar
1	Märkspänning		kV	12	24	36	40.5
2	Märkström		A	630/1250
3	Bedömd frekvens		Hz	50/60
4	1-minuters strömfrekvens tål spänning	Totalt värde	kV	42	55	80	95
		Brytpunkt		48	65	95	110
5	Blixtimpuls tål spänning	Totalt värde	kV	75	125/150	170	95
		Brytpunkt		85	150/160	185	215
6	Klassad korttidsmotståndsström	Huvudkrets	kA	25/2s
		Jordningskrets		25/2s
7	Bedömd topp motstå ström		kA	63			50
8	Bedömd överföringsström		A	1300~1700
9	Nominell belastningsstängande brytström		A	630
10	Klassad kabelladdningsbrytström		A	50/10
11	Olastad transformatorbrytström		A	20
12	Kabelladdning Jordfelsbrytström		A	100			80
13	Nominell kortslutningsbrytström		kA	20
14	Nominell kortslutningsström		kA	63			50
15	Skyddsklass			IP3X
16	Belastningsbrytarens livslängd		Tid	5000
17	Jordningsbrytarens livslängd		Tid	5000

Tekniska specifikationer

Huvudsakliga elektriska parametrar

• Märkspänning: 12kV / 24kV / 36kV
• Märkfrekvens: 50Hz / 60Hz
• Märkström: 630A – 1250A
• Kortslutningsbrytström: Upp till 25kA
• Strömfrekvens tål spänning: ≥ 42kV
• Blixtimpuls tål spänning: ≥ 75kV

Strukturella egenskaper

• Gasisolerad kompakt ställverkskonstruktion
• Inbyggd vakuumbrytare (VCB)
• Helt förseglad tankstruktur för hög tillförlitlighet
• Modulär konfiguration för flexibel kraftfördelning
• Lämplig för installation inomhus

Ansökningar

DeInomhus gasisolerad ring Huvudenhet ställverkspanel med VCBanvänds i stor utsträckning i mellanspänningsdistributionsnät där tillförlitlig omkoppling och skydd krävs.

• Stadsnät för kraftdistribution
• Industriella kraftförsörjningssystem
• Kommersiella byggnader och bostadssamhällen
• Järnvägs- och transportinfrastruktur
• Gruv- och metallurgisk industri
• Kraftöverföring och distributionsprojekt
• Anslutningar till förnybara energinät

Nyckelfunktioner

• Förseglad vakuumkretsbrytare design– DenInomhus gasisolerad ring Huvudenhet ställverkspanel med VCBanvänder en solid förseglad vakuumbrytare installerad i en gaskammare av rostfritt stål. Denna design eliminerar ljusbågar i huvudkretsen och säkerställer lång livslängd för elektriska apparater med hög isoleringssäkerhet.
• Helt förseglad och underhållsfri struktur– Alla högspänningskomponenter som samlingsskenor, frånskiljare, VCB och strömtransformatorer är inneslutna i en förseglad gastank, vilket skyddar dem från damm, fukt och extern förorening.
• Kompakt struktur– Den integrerade designen minskar installationsutrymmet avsevärt, vilket gör den idealisk för inomhustransformatorstationer, prefabricerade transformatorstationer och projekt med begränsat elektriskt rumsutrymme.
• Hög driftsäkerhet– Utrustad med ett femsäkert mekaniskt förreglingssystem och en riktad tryckavlastningskanal för att förhindra felfunktion och säkerställa säker systemdrift.
• Smart distributionskompatibilitet– Reserverade gränssnitt för elektrisk drift och automation möjliggör enkel integrering i moderna intelligenta kraftdistributionsnätverk, med stöd av Lugaos strikta kvalitetskontroll och pålitliga tillverkningsstandarder.

Varför välja Lugao

• Professionell tillverkare – Lugao Powerspecialiserat på högspännings- och mellanspänningsutrustning för kraftöverföring och distribution.

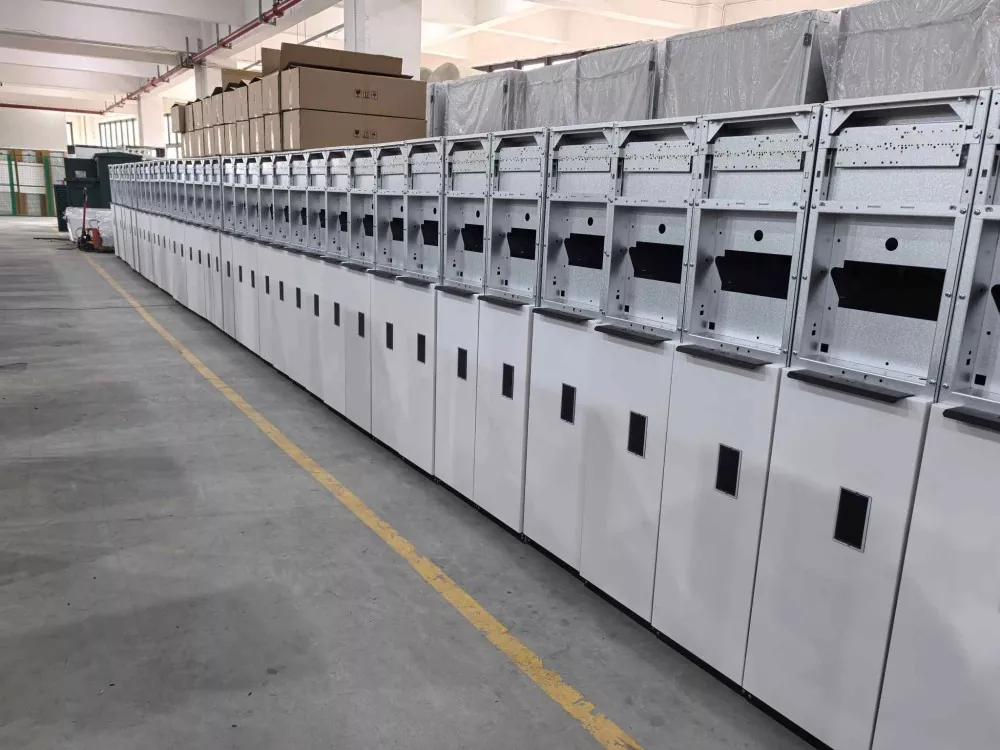

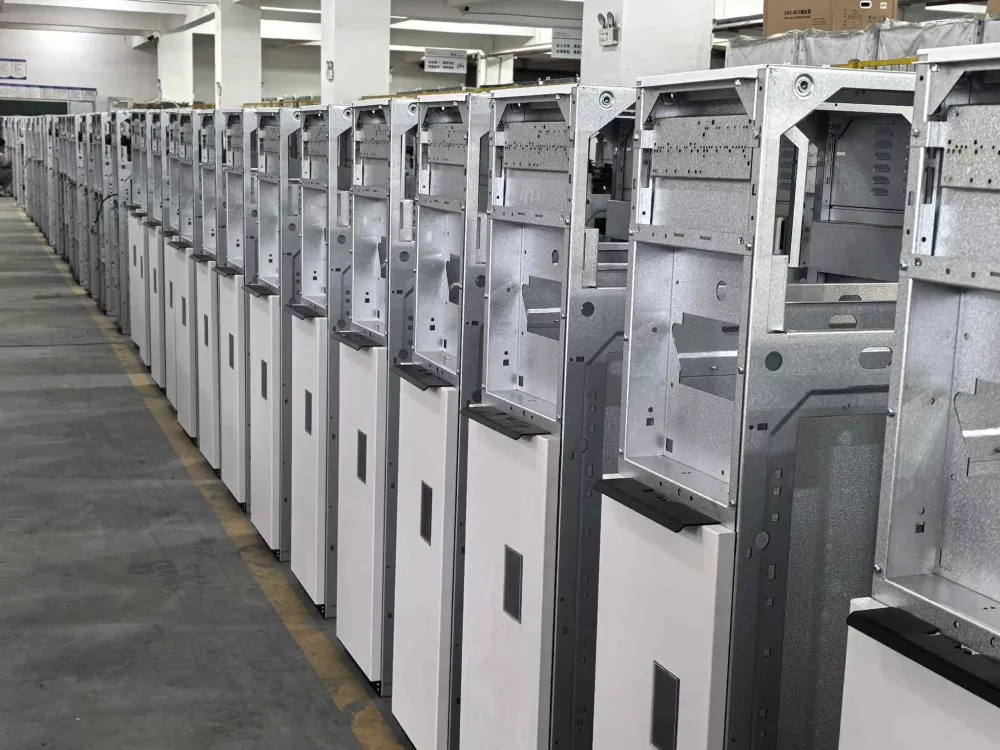

• Avancerad produktionsteknik– Precisionstillverkningsprocesser och omfattande testsystem säkerställer produktens tillförlitlighet.
• Strikt kvalitetskontroll– Den inomhusgasisolerade ringhuvudenhetens ställverkspanel med VCB uppfyller internationella standarder, inklusiveISO9001, SGS, CCC och CE-certifieringar.
• Branscherfarenhet– År av expertis inom torrtypstransformatorer, oljesänkta transformatorer och kraftdistributionsutrustning.
• Global applikation– Lugaos lösningar används i stor utsträckning i kraftnät, industri, transport och infrastrukturprojekt över hela världen.
• Teknisk support– Professionellt serviceteam tillhandahåller teknisk vägledning och långsiktig support för globala kunder.

FAQ

1. Vilken är huvudfunktionen hos den gasisolerade inomhusringens huvudenhets ställverkspanel med VCB?

DeInomhus gasisolerad ring Huvudenhet ställverkspanel med VCBär designad för mellanspänningskraftdistributionssystem. Det ger tillförlitlig omkoppling, skydd och isolering av elektriska kretsar, vilket säkerställer stabil strömförsörjning och säker drift i stadsnät, industrianläggningar och transformatorstationer.

2. Vilka är fördelarna med att använda en vakuumbrytare (VCB) i RMU?

En vakuumbrytare erbjuder utmärkt ljusbågsläckande förmåga, lång elektrisk livslängd och minimala underhållskrav. När den integreras i den gasisolerade RMU-strukturen förbättrar den växlingspålitligheten, driftsäkerheten och utrustningens totala hållbarhet.

3. Var är Lugao Indoor Gas Isolated Ring Main Unit Switchgear Panel med VCB vanligtvis installerad?

Den är allmänt installerad i kraftdistributionsmiljöer inomhus som kompakta transformatorstationer, industrianläggningar, kommersiella byggnader, bostadsområden, järnvägar och distributionssystem för förnybar energi där utrymmeseffektivitet och hög tillförlitlighet krävs.

4. Varför välja Lugao för gasisoleradRMU ställverk?

Lugao tillhandahåller pålitlig kraftdistributionsutrustning som stöds av avancerad tillverkningsteknik, strikt kvalitetskontroll och internationella certifieringar inklusive ISO9001, SGS, CCC och CE. Med stark expertis inom transformatorer och kraftutrustning levererar Lugao stabil prestanda, lång livslängd och professionell teknisk support för globala kraftinfrastrukturprojekt.
