12KV Sf6 högspänningsring Huvudenhetsställverk

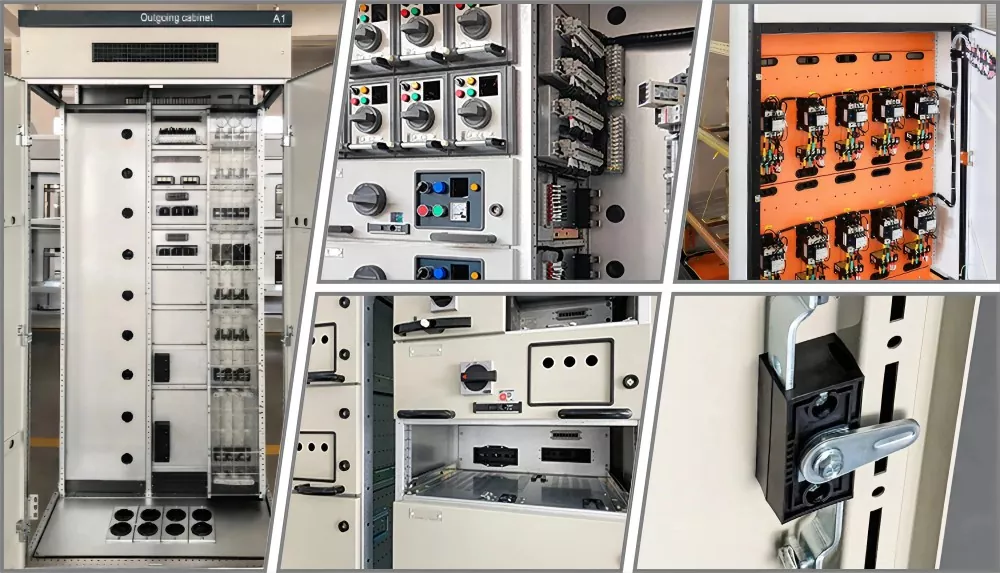

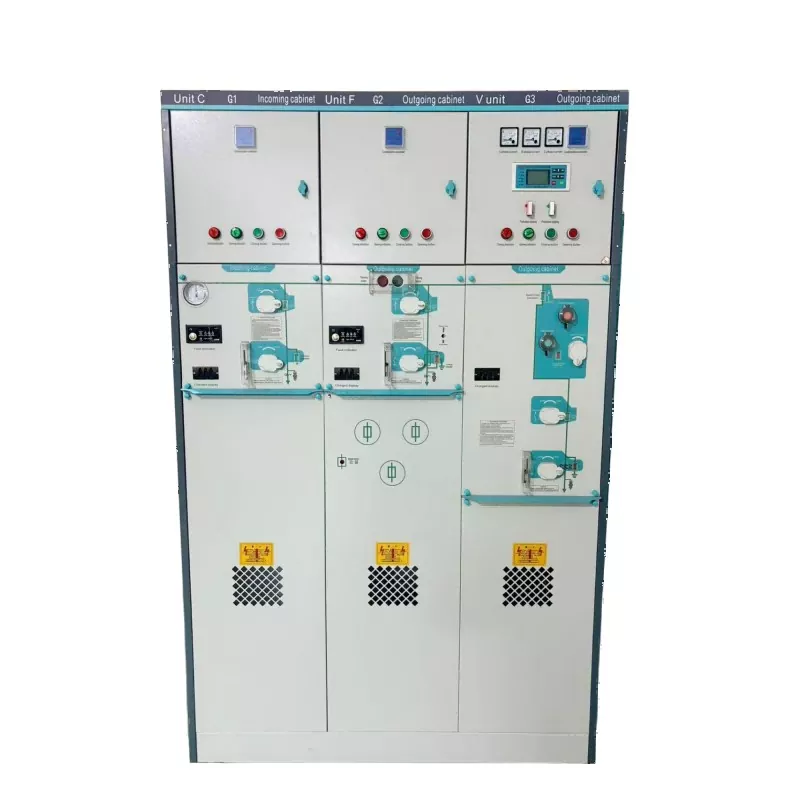

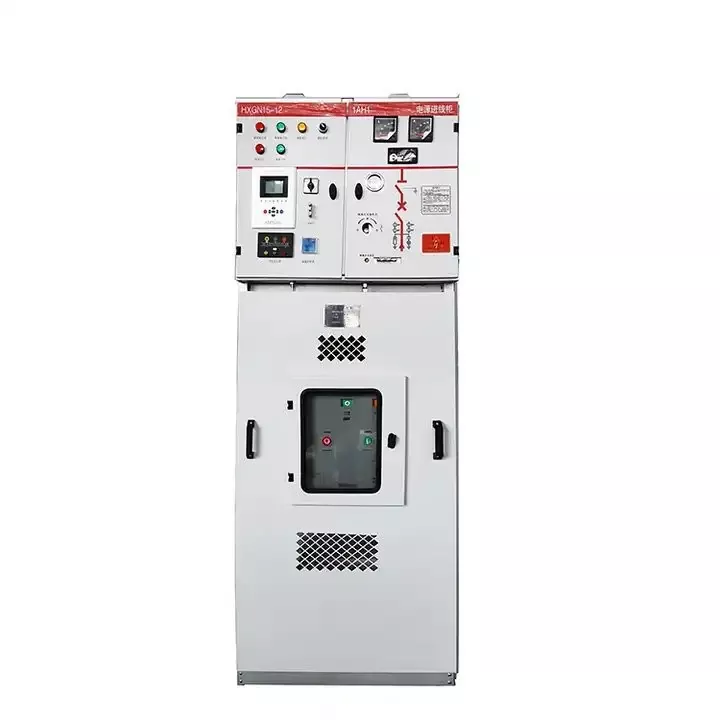

Som tillverkare och leverantör i Kina erbjuder vi skräddarsydda 12KV Sf6 High Voltage Ring Main Unit Switchgear i hög kvalitet men till ett billigt pris för grossister. DeHögspänning RMUhar ett metallkapslat skåp med extremt hög skyddsklass, vilket effektivt förhindrar extern fukt från att komma in i skåpet och förlänger därmed komponenternas livslängd. Den övergripande strukturen är fast, vilket gör det bekvämt för operatörer att använda samtidigt som behovet av frekvent underhåll minimeras. Skåpet är sammansatt av flera sektioner, inklusive samlingsskenas fack och tätat fack för huvudskenan, instrumentutrymmet för installation av reläer och slutligen kabelfacket som ansvarar för anslutning av inkommande och utgående kablar. Det förseglade facket är utrustat med strömbrytare för funktioner som anslutning och isolering, vilket gör det användarvänligt för operatörer.

12KV Sf6 High Voltage Ring Main Unit Switchgear använder svavelhexafluorid för isolering, med en relativt enkel struktur och hög kostnadseffektivitet. Komponenterna inuti skåpet kan väljas enligt de faktiska kraven, och skåpen kan kombineras för att bilda ett nätverkssystem med flera kretsar. Den totala volymen är relativt kompakt, vilket gör den lämplig för industriparker, kommersiella komplex och andra områden.

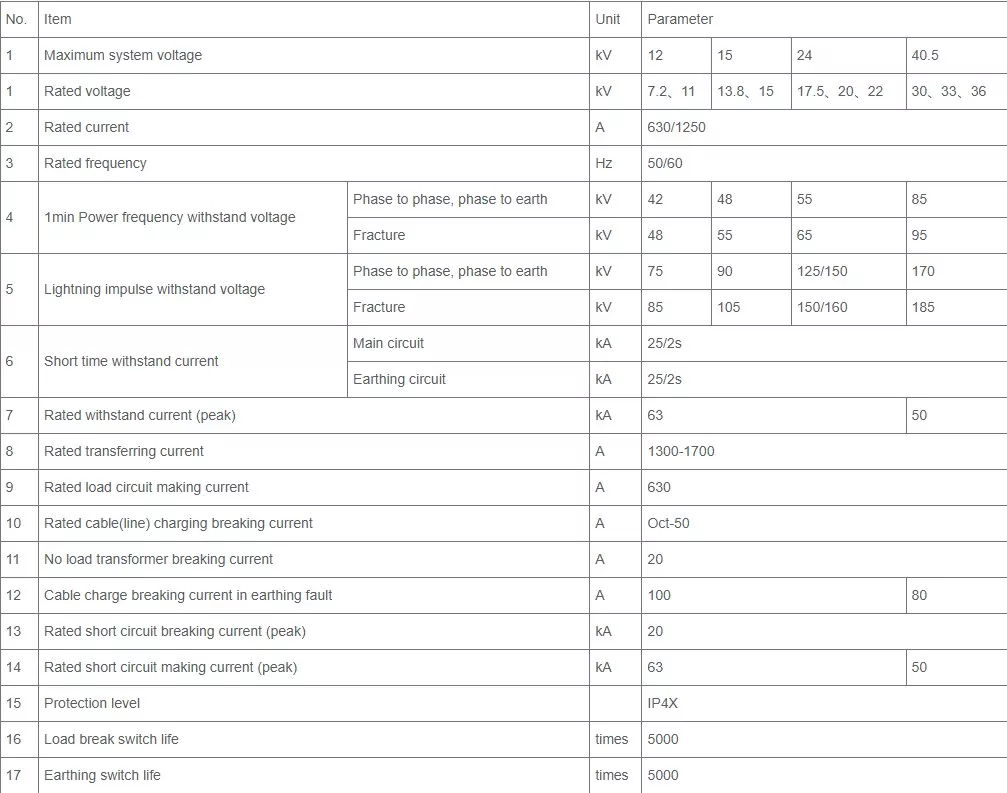

Parameter

Driftmiljö

1. Det normala driftstemperaturområdet är -40°C till +55°C. Om temperaturen överstiger detta intervall måste anpassning diskuteras med LUGAO.

2. Den normala relativa luftfuktigheten bör vara mindre än 95 %.

3. Standarddriftshöjden är mindre än 4 000 meter.

4. Under installationen får skåpet inte lutas; den ska placeras upprätt och basen jämn.

5. Ställverket får inte vara nedsänkt i vatten under längre perioder.

6. Håll borta från områden med kemisk gaskorrosion eller explosionsfara.

Drag

Enhetens hölje, åtkomstdörrar och övre kammare genomgår precisionssprutbeläggning, vilket säkerställer en hållbar, enhetlig skyddande finish som skyddar mot miljökorrosion och mekaniskt slitage. Alla skåp har en primär jordningsskena utformad för att möjliggöra säker jordning nära skåpets strukturella ram. Metallkomponenter – inklusive jordningsbrytare och förreglingsmekanismer – är noggrant förbundna med den jordade samlingsskenan, medan kopparflätningsanslutningar används vid skruvförband för att säkerställa elektrisk kontinuitet och felströmsavledning.

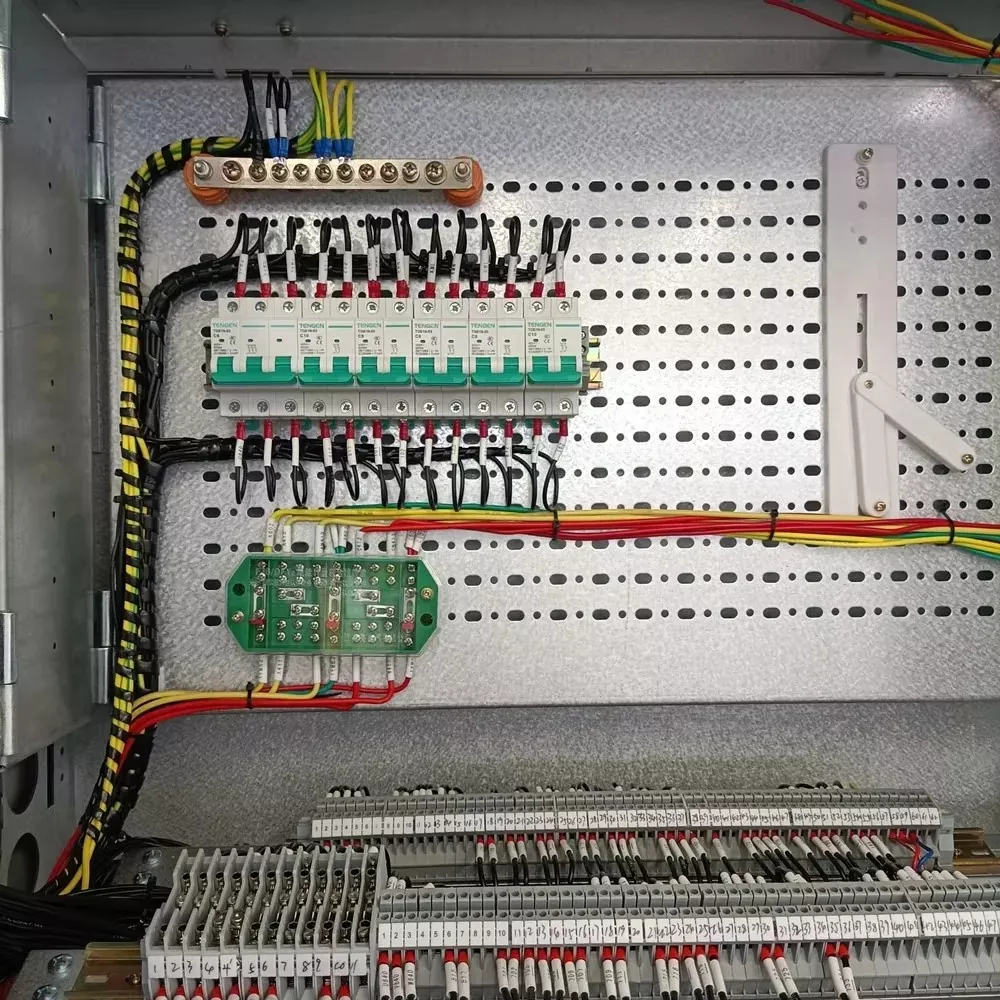

För att mildra internt övertryck och bågrelaterade risker är en tryckavlastningspanel strategiskt integrerad i skåpets bakre struktur, utformad för att säkert reglera gasutsläpp i sällsynta felscenarier. Det övre skenutrymmet är säkrat med manipuleringssäkra skruvar, vilket möjliggör enkel extern åtkomst för skenanslutningar under installation eller underhåll. Den övre kammaren för hjälpanordningar erbjuder mångsidiga konfigurationsalternativ, med plats för kopplingsplintar, styrmoduler och andra komponenter. Genom att höja detta underutrymme optimerar designen utrymmet för reläskyddssystem, vilket förbättrar driftseffektiviteten.

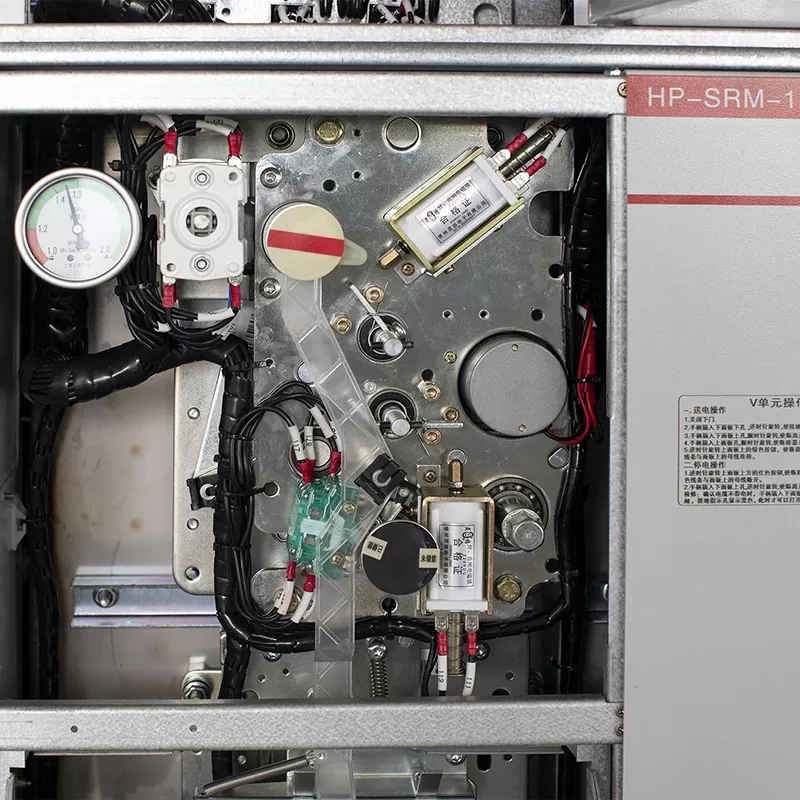

I synnerhet har lastbrytaren och jordningsbrytaren en modulär förreglingsmekanism, medan jordningsbrytaren och åtkomstdörren använder ett positivt förreglingssystem. Genom en definierad funktionssekvens – att stänga dörren, koppla in jordningsbrytaren och aktivera lastbrytaren – uppnås automatisk förregling. Denna sekventiella logik minimerar driftfel, förhindrar obehörig åtkomst under drift under drift och förstärker övergripande systemsäkerhetsprotokoll, vilket säkerställer överensstämmelse med rigorösa industrisäkerhetsstandarder.
