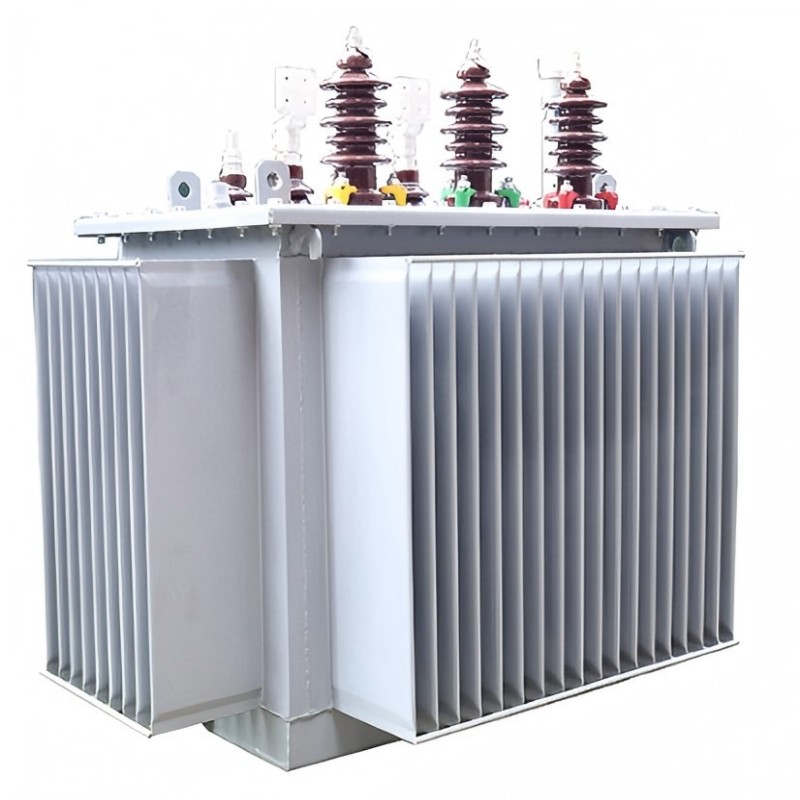

Vad är arbetsprincipen för en oljenedsänkt transformator?

Oljenedsänkta transformatorerhjälpa till med kraftöverföring och distribution genom att hantera nätspänningsomvandling. Den grundläggande arbetsprincipen bygger på Faradays lag om elektromagnetisk induktion. En transformator inkluderar en primärlindning, en sekundärlindning och en magnetisk kärna som förbinder dem. När växelström flyter genom primärlindningen under drift skapar den ett ständigt föränderligt magnetfält i kärnan. Detta föränderliga fält inducerar sedan en spänning i sekundärlindningen. Varvförhållandet mellan de två lindningarna avgör om spänningen ökar eller sjunker.

Kärnan kommer från staplade silikonstålplåtar. Den bildar en magnetisk väg med låg resistivitet för att minska virvelström- och hysteresförluster. Lindningssystemet har de primära och sekundära lindningarna. Exakt svängdesign uppnår den nödvändiga spänningsomvandlingen. Oljetanken rymmer den isolerande oljan. Dess externa kylfläns ökar värmeavledningsområdet. Skyddssystemet har en oljekonservator, en avfuktare och en tryckavlastningsanordning. Dessa delar garanterar säker drift under olika förhållanden. Anpassning fungerar för speciella applikationer. Den använder specialiserade komponenter eller lägger till och tar bort delar efter behov.

En upptrappningstransformator höjer spänningen från primärsidan till sekundärsidan. Vanligtvis har sekundärlindningen fler varv än den primära. Växelström passerar genom primärlindningen med färre varv. Det genererar ett alternerande magnetiskt flöde i kärnan. Detta flöde inducerar en högre spänning i sekundärlindningen med fler varv. Step-up transformatorer tillåter spänningsökningar. De möjliggör kraftöverföring på långa avstånd.

Step-down transformatorer sitter i slutet av ett kraftsystem. De uppnår spänningsomvandling med en exakt utformning av varvförhållande. De sänker spänningen från primärsidan till sekundärsidan. Sekundärlindningen har färre varv på motsvarande sätt. De omvandlar högspänning från transmissionsnätet till en lägre spänning för användarapplikationer.

Under drift av nättransformatorhåller en konstant frekvens samtidigt som spänning och ström ändras. Den överförda effekten förblir i stort sett konstant. När spänningen stiger, sjunker strömmen proportionellt. Det motsatta händer när spänningen minskar. Den isolerande oljan leder bort värmen effektivt. Det skyddar också inre komponenter från fukt och oxidation. Detta förlänger transformatorns livslängd en hel del.
