Vad är en oljenedsänkt transformator och varför är det det föredragna valet för kraftdistributionssystem

Oljenedsänkta transformatorerspelar en avgörande roll i moderna elkraftöverförings- och distributionssystem. Från industrianläggningar till nationella transformatorstationer används oljefyllda transformatorer i stor utsträckning på grund av deras överlägsna isoleringsprestanda, kyleffektivitet, tillförlitlighet och långa livslängd. I den här omfattande guiden utforskar vi vad en oljenedsänkt transformator är, hur den fungerar, dess struktur, tekniska specifikationer, kylningsmetoder (ONAN/ONAF), fördelar jämfört med torra transformatorer, underhållsmetoder och hur man väljer rätt tillverkare som t.ex.LugaoPower oljedoppade transformatorlösningar.

Innehållsförteckning

• 1. Vad är en oljesänkt transformator?
• 2. Hur fungerar en oljefylld transformator?
• 3. Huvudkomponenter i en oljenedsänkt transformator
• 4. Kylningsmetoder: ONAN vs ONAF
• 5. Fördelar jämfört med torra transformatorer
• 6. Tillämpningar i kraftdistribution
• 7. Viktiga tekniska specifikationer
• 8. Hur väljer man rätt oljesänkt transformator?
• 9. Riktlinjer för underhåll och säkerhet
• 10. Vanliga frågor

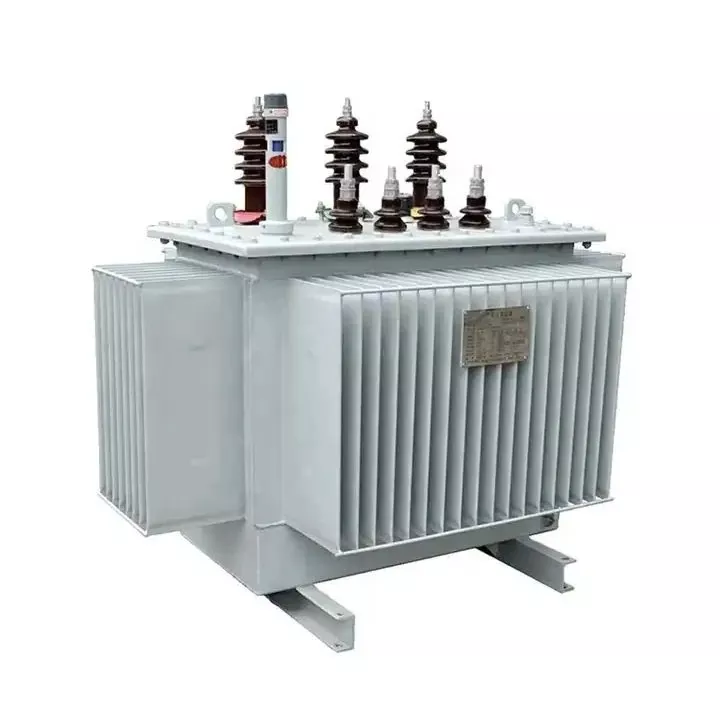

1. Vad är en oljesänkt transformator?

Enoljedoppad transformator, även känd som en oljefylld eller flytande transformator, är en typ av krafttransformator där kärnan och lindningarna är nedsänkta i isolerande mineralolja. Transformatoroljan har två primära funktioner:

• Elektrisk isolering
• Värmeavledning (kylmedium)

Dessa transformatorer används i stor utsträckning i medel- och högspänningsnätverk, vanligtvis från 10 kV till 220 kV eller högre, beroende på systemkrav.

2. Hur fungerar en oljefylld transformator?

Funktionsprincipen för en oljenedsänkt transformator är baserad på elektromagnetisk induktion. När växelström flyter genom primärlindningen skapar den ett magnetfält i den laminerade kiselstålkärnan. Detta magnetiska flöde inducerar spänning i sekundärlindningen.

Transformatoroljas roll

• Absorberar värme som genereras av kopparförluster och kärnförluster
• Överför värme till kylflänsar eller kylrör
• Förhindrar oxidation och fuktkontamination
• Ger dielektrisk styrka mellan lindningarna

Oljan cirkulerar naturligt eller via forcerade kylsystem, beroende på transformatorstorlek och klassificering.

3. Huvudkomponenter i en oljenedsänkt transformator

4. Kylningsmetoder: ONAN vs ONAF

ONAN (Oil Natural Air Natural)

• Naturlig oljecirkulation
• Naturlig luftkylning
• Används för mindre transformatorer

ONAF (Oil Natural Air Forced)

• Naturlig oljecirkulation
• Forcerad luftkylning med fläktar
• Lämplig för transformatorer med hög kapacitet

Att välja lämplig kylmetod säkerställer optimal termisk prestanda och förlänger transformatorns livslängd.

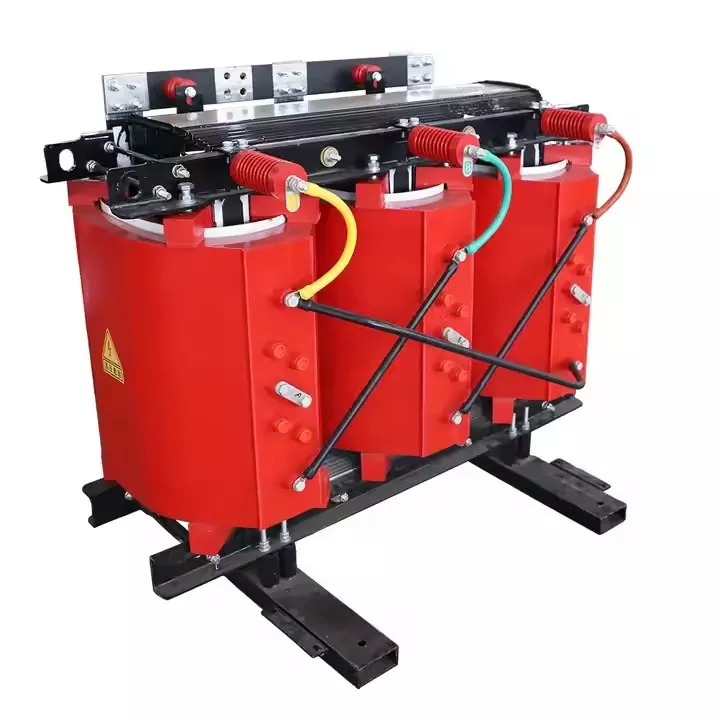

5. Fördelar jämfört med torra transformatorer

• Högre överbelastningskapacitet
• Bättre värmeavledning
• Lägre driftljud
• Längre livslängd (20–30+ år)
• Kostnadseffektivt för stora kapaciteter

Medan transformatorer av torr typ är lämpliga för inomhusinstallationer, är oljenedsänkta transformatorer fortfarande det föredragna valet för transformatorstationer utomhus och tung industriell belastning.

6. Tillämpningar i kraftdistribution

• Utility transformatorstationer
• Anläggningar för förnybar energi (sol och vind)
• Industriella tillverkningsanläggningar
• Gruvdrift
• Distributionsnät i städer och på landsbygden

Tillverkare gillarLugao Powertillhandahålla skräddarsydda transformatorlösningar för olika applikationer över hela världen.

7. Viktiga tekniska specifikationer

8. Hur väljer man rätt oljesänkt transformator?

Tänk på dessa faktorer:

1. Ladda efterfrågan och tillväxtpotential
2. Installationsmiljö
3. Kylningskrav
4. Effektivitetsstandarder (IEC/ANSI)
5. Kortslutningsstyrka

Samarbete med en pålitlig tillverkare av transformatorstationer säkerställer överensstämmelse med internationella standarder och långsiktig driftsäkerhet.

9. Riktlinjer för underhåll och säkerhet

• Regelbunden oljedielektrisk testning
• Analys av upplöst gas (DGA)
• Värmeavbildningsinspektion
• Kontrollera bussningar och tätningar
• Övervaka belastningsförhållandena

Förebyggande underhåll minskar risken för fel och förlänger livslängden avsevärt.

10. Vanliga frågor

F1: Hur lång är livslängden för en oljenedsänkt transformator?

Normalt 20–30 år med korrekt underhåll.

F2: Är transformatorolja brandfarlig?

Ja, mineralolja är brandfarligt, men säkerhetssystem och korrekt installation minimerar riskerna.

F3: Vilket är bättre: oljesänkt eller torr transformator?

Oljenedsänkta transformatorer är i allmänhet bättre för utomhus- och högkapacitetstillämpningar på grund av överlägsen kylning.

F4: Vilka standarder uppfyller oljetransformatorer?

IEC 60076, ANSI/IEEE och GB-standarder.

Slutsats

Oljenedsänkta transformatorer förblir ryggraden i den globala kraftdistributionsinfrastrukturen. Med utmärkt värmehantering, hållbarhet och kostnadseffektivitet fortsätter de att överträffa alternativa tekniker i krävande miljöer.

Om du letar efter en pålitlig oljedoppad transformatortillverkare med internationella certifieringar och skräddarsydd ingenjörssupport,Lugao Powererbjuder avancerade lösningar skräddarsydda för dina projektkrav. För detaljerade specifikationer och konkurrenskraftiga offerter,kontakta ossidag och låt vårt ingenjörsteam driva din framgång.
