Tillförlitlig, snabb och säker kraftdistribution är en förutsättning för ekonomisk tillväxt och sociala framsteg. Inom stadsinfrastruktur, industriella anläggningar, projekt för förnybar energi och nödkraftsutbyggnad efterfrågar ingenjörer och projektutvecklare i allt högre grad distributionslösningar som minskar tidslinjerna för anläggningsbyggande, minskar den totala projektrisken och upprätthåller de högsta nivåerna av driftsäkerhet.
Transformatorstationen av boxtyp – även känd som en kompakt transformatorstation eller prefabricerad transformatorstation – svarar på detta krav med en fabriksmonterad, förtestad enhet som integrerar mellanspänningsställverk (MV), en distributionstransformator och distributionsutrustning för lågspänning (LV) i ett enda väderbeständigt hölje. För att eliminera behovet av konventionella transformatorstationsbyggnader, kan boxtransformatorstationen installeras på en förberedd platta, strömförsörjas och tas i bruk på en bråkdel av den tid som krävs av traditionella metoder.
Lugao Power Co., Ltd. är en ledande Kina-baserad specialist på transformatorstationer av lådtyp, och erbjuder produkter av både europeisk typ (IEC-standard) och amerikansk typ (ANSI/IEEE-standard). Företagets fabriksdirekta modell, överensstämmelse med flera standarder och starka anpassade ingenjörskonst gör det till en pålitlig OEM- och grossistpartner för EPC-entreprenörer, kraftbolag, industriutvecklare och projektägare för förnybar energi över hela världen.
Denna vitbok ger en omfattande teknisk och kommersiell analys av transformatorstationer av boxtyp: produktklassificering, tekniska principer, prestandariktmärken, applikationsvägledning, efterlevnad av standarder och upphandlingsbeslutsmetodik. Det är tänkt som ett referensdokument för elingenjörer, projektledare, inköpsproffs och tekniska beslutsfattare.
Den globala energiförbrukningen beräknas växa med 2,4–3,1 % årligen fram till 2035, drivet av industriell expansion, stadsbefolkningstillväxt, införande av elfordon och integrationen av distribuerade förnybara energikällor. Konventionella konstruktionsmetoder för transformatorstationer – som kräver permanenta civila strukturer, utökade tidsfrister för tillstånd och stora installationsteam – är allt mer oförenliga med den hastighet och flexibilitet som krävs av modern projektleverans.
Samtidigt fortsätter förväntningarna på säkerhet och tillförlitlighet från energibolag och tillsynsorgan att öka. Händelser som utrustningsfel på grund av otillräckligt miljöskydd, ljusbågsincidenter från exponerade spänningsförande delar och oljekontamination från äldre utrustning driver alla en förändring mot mer integrerade, fabrikstestade och slutna distributionsarkitekturer.
Den globala marknaden för transformatorstationer av kompakttyp/boxtyp värderades till cirka 13,5 miljarder USD 2023 och förväntas växa med en CAGR på 7,2–8,5 % fram till 2030. Viktiga tillväxtvektorer inkluderar:
| Område | 2023 värde | Prognos 2030 | CAGR | Nyckeldrivrutin |
|---|---|---|---|---|
| Asien-Stillahavsområdet | 5,4 miljarder USD | 9,8 miljarder USD | 8,9 % | Industrialisering, RE |
| Europa | 3,1 miljarder USD | 5,1 miljarder USD | 7,4 % | Nätmodernisering |
| Nordamerika | 2,6 miljarder USD | 4,2 miljarder USD | 7,1 % | Åldrande infraersättning |
| MEA & Latinamerika | USD 2,4 miljarder | 4,5 miljarder USD | 9,4 % | Elektrifieringsprogram |
Tabell 1 — Global Box-Type transformatorstationsmarknad per region, 2023–2030
A Transformatorstation av boxtyp(även kallad en kompakt transformatorstation, prefabricerad transformatorstation eller pakettransformatorstation) är en helt fabriksmonterad, förtestad kraftdistributionsenhet som integrerar tre funktionella komponenter i ett enda väderbeständigt hölje:
Fabriksmontering säkerställer att interna kablar, samlingsskenor, skyddsreläinställningar och interkomponentgränssnitt är färdiga, testade och verifierade före leverans. Arbetet på plats reduceras till förberedelse av civil grund, MV/LV-kabelavslutning, jordning och spänningssättning.
Transformatorstationer av boxtyp kategoriseras brett i två designfamiljer, vilket återspeglar olika tekniska traditioner och regionala standardpreferenser:
| Dimensionera | Europeisk typ | Amerikansk typ |
|---|---|---|
| Standard | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37-serien |
| MV Switching | Vakuum CB eller SF₆ ställverk | Säkring + lastbrytare (LBS) |
| Transformator | Torrtyp (föredraget) eller oljenedsänkt | Oljenedsänkt (standard) |
| Målregioner | Europa, Kina, Mellanöstern, Asien-Stillahavsområdet, Afrika | Nordamerika, Latinamerika, delar av Asien & Afrika |
Tabell 2 — Europeisk vs. amerikansk typ: Klassificering på högsta nivå
European Type box-transformatorstationen antar en modulär layout med tre fack i en varmförzinkad eller rostfri kapsling. De tre avdelningarna – MV-ställverk, transformator och LV-distribution – är fysiskt åtskilda av interna skiljeväggar, vilket ger ljusbågsfel och möjliggör oberoende åtkomst för underhåll utan att intilliggande sektioner strömlöses.

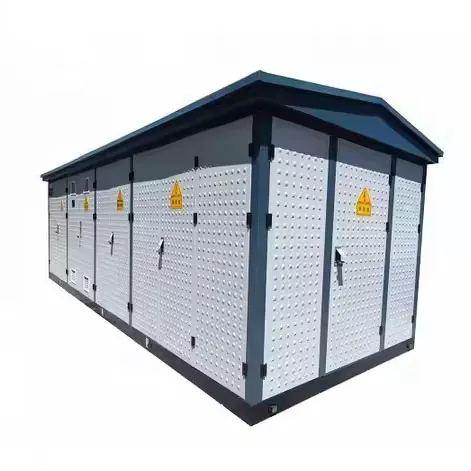

Figur 1 — Transformatorstation av europeisk typ
MV-facket rymmer antingen en ringhuvudenhet (RMU) eller individuella MV-paneler beroende på matningstopologin (radial eller ringmatare). Två primära ställverkstekniker används:
| Teknologi | Beskrivning |
|---|---|
| Vakuumkretsbrytare (VCB) | Avbryter fel- och belastningsströmmar i en vakuumbrytarflaska. Erbjuder hög uthållighet (10 000+ driftscykler), snabb felavhjälpning (<50 ms) och är SF₆-fri — alltmer att föredra enligt miljöbestämmelser. |
| SF₆ Gas-Isolated Switchgear (GIS) | Använder svavelhexafluoridgas för ljusbågssläckning och isolering. Extremt kompakt och mycket pålitlig. Notera: SF₆ är en potent växthusgas (GWP ~23 500) och dess användning är föremål för skärpta miljöregler i EU och på andra håll. |
| Ringhuvudenhet (RMU) | En fabrikstätad, gasisolerad (SF₆ eller vakuum) omkopplingsenhet som kombinerar lastbrytare och skyddssäkringar i en kompakt metallkapslad enhet. Idealisk för ring-feeder distributionsnätverk. |
MV-ställverket tillhandahåller alla erforderliga skyddsfunktioner: överström (ANSI 51), jordfel (ANSI 51N/67N) och differentialskydd där detta anges. IEC 62271-200 överensstämmelse säkerställer bågfelsklassificering (IAC — Internal Arc Classified) för personalskydd.
Transformatorfacket i en transformatorstation av europeisk typ rymmer oftast en torrtransformator av gjutharts (SCB-serien), även om oljenedsänkta enheter också används. Föredraget för torrtyp i transformatorstationer av europeisk typ överensstämmer med de brandsäkerhetsfördelar som är kritiska för urbana, kommersiella och närliggande installationer inomhus. Nyckelegenskaper:
LV-facket inrymmer LV-fördelningskortet med kretsbrytare i formgjuten hölje (MCCB) eller öppen typ av luftströmbrytare (ACB) på utgående matare, energimätning, effektfaktorkorrigeringskondensatorer (tillval) och gränssnitt för fjärrövervakning och SCADA-integration. Samlingsskensystem är dimensionerade för märkström med lämplig kortslutningsklassificering enligt IEC 61439.
| Parameter | Specifikationsområde |
|---|---|
| Nominell kapacitet | 100 kVA – 2 500 kVA (standard); upp till 6 300 kVA special |
| MV Spänningsklass | 6 kV, 10 kV, 20 kV, 35 kV |
| LV utspänning | 0,4 kV (3P+N), specialtillgänglig |
| MV Switching Device | Vakuum CB / SF₆ RMU / Lastbrytare |
| Typ av transformator | Gjutharts av torr typ (föredraget) eller oljenedsänkt |
| Kortslutningsbetyg | 16 kA / 20 kA / 25 kA (1 s) — enligt IEC 62271 |
| Skyddsklass | IP33D-standard; IP44 / IP54 med förbättrad kapsling |
| Omgivningstemperatur | –25 °C till +40 °C standard; –40 °C arktisk version tillgänglig |
| Höjd över havet | Upp till 1 000 m standard; avklassade versioner för upp till 4 000 m |
| Tillämpliga standarder | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Smart Grid-integration | IEC 61850 kommunikationsgränssnitt tillgängligt; SCADA-klar |
Tabell 3 — Transformatorstation av europeisk typbox: vägledande tekniska specifikationer
Den amerikanska typen (även kallad Pad-Mounted eller Loop-Feed Transformer Substation) kännetecknas av sin triangulära eller linjära interna layout, med MV-omkopplingsfacket och LV-mätnings-/distributionssektionerna tillgängliga från framsidan respektive sidorna, och den oljenedsänkta transformatorn upptar den centrala bukten. Det yttre höljet är typiskt ett målat stålskåp med tunga målningar med manipuleringssäkra, hänglåsbara dörrar, designade för marknära installation på en betongplatta.
Figur 2 — American Type Box Substation
Den amerikanska typen använder en enklare, mer ekonomisk MV-omkopplingskonfiguration jämfört med den europeiska typen. Standardupplägget består av:
Denna konfiguration erbjuder en övertygande kombination av enkelhet, kostnadseffektivitet och tillförlitlighet. Frånvaron av komplex skyddselektronik minskar underhållsbördan och specialiserade kompetenskrav, vilket gör den väl lämpad för applikationer i områden med begränsad teknisk arbetskraftsinfrastruktur.
Transformatorn i en transformatorstation av amerikansk typ är alltid en oljenedsänkt, förseglad (konservatorfri) enhet. Den helt förseglade designen förhindrar att fukt tränger in i oljan, vilket eliminerar den primära orsaken till isoleringsförsämring. Nyckelegenskaper:
LV-sektionen av en transformatorstation av amerikansk typ är jämförelsevis enklare, typiskt innefattande en huvudbrytare eller säkringsfrånkoppling, ett energimätaruttag och anslutningar för utgående LV-matare. Mer sofistikerad LV-distribution (flera utgående matare, effektfaktorkorrigering, fjärrövervakning) kan införlivas men är mindre vanligt i standardkonfigurationer.
| Parameter | Specifikationsområde |
|---|---|
| Nominell kapacitet | 75 kVA – 2 500 kVA (standard); 3 750 kVA+ med specialdesign |
| MV Spänningsklass | 5 kV, 15 kV, 25 kV, 35 kV (ANSI-klass) |
| LV utspänning | 120/240 V (enfas), 208Y/120 V, 480Y/277 V eller anpassad |
| MV Switching Device | Bay-O-Net / Strömbegränsande säkring + belastningsbrytare |
| Typ av transformator | Oljenedsänkt, hermetiskt förseglad (ONAN) |
| Inhägnad | Tungt stål, pulverlackerad / polyuretanfärg; manipuleringssäker |
| Skyddsklass | NEMA 3R-standard (tålig mot regn och slask); NEMA 4X tillval |
| Deadfront Design | Ja — armbågskontakter för beröringssäker MV-kabelavslutning |
| Tillämpliga standarder | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Standard — två inkommande MV-kabelpositioner (möjlig för loopmatning) |
Tabell 4 — American Type Box Substation: Indikativa tekniska specifikationer
Även om båda produkttyperna uppfyller det grundläggande målet med kompakt, prefabricerad kraftdistribution, skiljer sig deras designfilosofier, skyddskapacitet, livscykelkostnadsprofiler och optimala applikationsmiljöer avsevärt. Tabellen nedan ger en strukturerad jämförelse för att stödja beslut om teknikval.
| Kriterium | Europeisk typ | Amerikansk typ |
|---|---|---|
| MV-skydd | Fullständigt CB-skydd med relä; hög feldiskriminering | Säkringsbaserad; enklare, begränsad felzonselektivitet |
| Transformator | Torr typ föredras — brandsäker, lågt underhåll | Oljenedsänkt — robust, kostnadseffektiv, beprövad |
| Kapitalkostnad | Högre (15–30 % premie jämfört med amerikansk) | Lägre — ekonomiskt för projekt med begränsad budget |
| Smart Grid redo | Utmärkt — IEC 61850, SCADA, fjärrkontroll | Grundläggande — begränsad inbyggd intelligens; uppgraderbar |
| Brandsäkerhet | Utmärkt (transformator av torr typ, brandklass F1) | Bra — förseglad oljedesign; brandskyddsåtgärder som behövs |
| Underhåll | Mycket låg - torr typ behöver ingen oljeservice | Måttlig — periodisk övervakning av oljetillståndet |
| Installation | Något mer komplex; specialistdrifttagning | Enkelt, snabbt – perfekt för distribuerad distribution |
| Överbelastningstolerans | Bra (med alternativ för forcerad luftkylning) | Utmärkt — stor oljetermisk massa |
| Primär standard | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabell 5 — Transformatorstation av europeisk vs. amerikansk typ: Omfattande jämförelse
Ingendera typen är universellt överlägsen. Den europeiska typen ger bättre skyddsintelligens, brandsäkerhet och skalbarhet för smarta nät till en hög kostnad, vilket gör den optimal för urbana, kommersiella och reglerade miljöer. Den amerikanska typen erbjuder enastående kostnadseffektivitet och enkel installation för industriparker, förortsnät och budgetkänsliga projekt.
Kapslingen är den första försvarslinjen för intern elektrisk utrustning och representerar en kritisk del av långsiktig tillförlitlighet. Lugao Power Box transformatorstationer använder följande konstruktionshierarki beroende på produkttyp och miljöspecifikation:
| Materialtyp | Beskrivning |
|---|---|
| Varmförzinkat (HDG) stål | Baslinjekonstruktion för alla standardenheter. Zinkbeläggning ger utmärkt korrosionsbeständighet; lämplig för allmänna industri- och stadsmiljöer. Minsta zinkskikt: 85 μm enligt ISO 1461. |
| 304 / 316L rostfritt stål | Specificerad för kustnära, marina, kemiska eller hög luftfuktighet applikationer. 316L kvalitet ger överlägsen kloridbeständighet. Standard för havsbaserade vindkraftsstationer. |
| Aluminiumhölje | Lättviktsalternativ för anläggningar med viktbegränsningar eller transportlogistiska begränsningar. Anodiserad ytfinish ger korrosionsbeständighet utan målning. |
| GRP / FRP komposit | Glasförstärkt polymeralternativ för applikationer som kräver icke-magnetiska, icke-ledande kapslingar (t.ex. MRI-sviter, känsliga elektroniska miljöer). |
Kapslingsskydd mot fasta partiklar och vatten definieras av IP-koden (IEC 60529). Lugaos standard och förbättrade skyddsnivåer är:
| IP klass | Skyddsnivå | Typisk tillämpning |
|---|---|---|
| IP33D | Skydd mot damm/regn (15° spray). | Standard utomhusinstallation, allmänt klimat |
| IP44 | Stänksäker från alla håll | Kustområden, tropiska områden med hög nederbörd |
| IP54 | Dammskyddad + stänksäker | Dammiga industrimiljöer, ökenklimat |
| NEMA 3R | Regn och snöslask (ANSI/NEMA standard) | Amerikansk typ för Nordamerika / ANSI-projekt |
Tabell 6 — Kapslings IP/NEMA-skyddsklasser som erbjuds av Lugao Power
Effektiv värmehantering inom kapslingen är väsentlig för att förhindra för tidig åldring av isolering och säkerställa drift inom nominella temperaturgränser. Lugao transformatorstationer använder:
Överensstämmelse med tillämpliga internationella och nationella standarder är inte valfritt – det är grunden för projektgodkännanden, avtal om sammankoppling av elnät, försäkringsskydd och långsiktigt rättsligt ansvarsskydd. Lugao Power-produkter är designade, tillverkade och testade i enlighet med hela matrisen av tillämpliga standarder för både europeiska och amerikanska produkter.
| Standard | Kropp | Omfattning |
|---|---|---|
| IEC 62271-202 | IEC | Prefabricerade högspännings-/lågspänningsstationer — primär designstandard för europeisk typ. |
| IEC 60076-11 | IEC | Krafttransformatorer av torr typ — brandprestanda, klimat/miljöklass, isolering. |
| IEC 62271-1 / -100 / -200 | IEC | Vanliga specifikationer för AC-ställverk; AC-strömbrytare; AC metallkapslade ställverk. |
| IEC 61439-1 / -2 | IEC | Lågspänningsställverk och kontrollenheter — Design och testning av LV-fördelningskort. |
| ANSI/IEEE C57.12.26 | IEEE | Krav för padmonterade oljesänkta enfasfördelningstransformatorer — amerikansk typ. |
| ANSI/IEEE C57.12.28 | IEEE | Dynmonterad utrustningshöljes integritet — ANSI mekanisk prestanda och säkerhet. |
| GB/T 17467 | SÄCK | Kinesisk nationell standard för prefabricerade högspännings-/lågspänningsstationer (motsvarande IEC 62271-202). |
| CE (LVD + EMC) | EU | Obligatorisk för produkter som släpps ut på EU/EES-marknaden. Visar överensstämmelse med lågspänningsdirektivet och EMC-direktivet. |
| CCC (3C) | CNCA | Kina obligatorisk certifiering — krävs för reglerade elektriska produkter som säljs på den kinesiska hemmamarknaden. |
Tabell 7 — Standardöverensstämmelsematris: Lugao Power Box Transformatorstationer
Vid upphandling för internationella projekt, specificera alltid tillämpliga standarder i RFQ-dokument och kräv verifierbara typprovningscertifikat från ett ackrediterat tredje parts laboratorium (t.ex. KEMA, TÜV, SGS, CESI). Lugao Power upprätthåller aktuella typtestrapporter och certifieringsdokumentation för alla standardproduktlinjer och tillhandahåller kopior som en del av standardleveransdokumentationspaketet.
Transformatorstationer av boxtyp används över ett anmärkningsvärt mångsidigt utbud av applikationer. Följande avsnitt profilerar de primära applikationssegmenten, med specifik vägledning om val av produkttyp, viktiga tekniska krav och Lugaos relevanta möjligheter för var och en.
Kommunala allmännyttiga företag och stadsdistributionsföretag använder boxtransformatorstationer för att leverera den slutliga 10–35 kV till 0,4 kV omvandlingen inom stadsmiljöer där utrymmet är knappt och estetiska, buller och säkerhetskrav är strikta. Typiska utbyggnadsscenarier inkluderar underjordiska kammare, kioskplatser ovan jord och inom parkeringshus med flera nivåer eller byggnadskällare.
Industriparker och stora tillverkningscampus kräver tillförlitlig, snabbt utplacerbar kraftdistributionsinfrastruktur som kan hantera olika belastningar – motordrivningar, processvärme, tryckluft, HVAC – med höga belastningsfaktorer och krävande strömkvalitetskrav.
Solcells- och vindenergiprojekt i nyttoskala kräver ett stort antal transformatorstationer (vanligtvis 0,69 kV växelriktarutgång till 10/35 kV kollektornätverk). Ekonomin och tidsplanen för dessa projekt är mycket känsliga för utrustningskostnad och installationstid – båda områden där boxtransformatorstationer erbjuder avgörande fördelar jämfört med konventionell transformatorstationskonstruktion.
Stor infrastrukturutveckling — flygplatser, hamnar, tunnelbana/järnvägssystem, arenor, datacenter och vattenreningsverk — kräver tillförlitlig primärkraftdistribution med väldefinierade krav på tillgänglighet och underhåll. Boxtransformatorstationer fungerar som primära distributionspunkter och sekundära transformatorstationer inom platsdistributionsnätet.
Byggprojekt, katastrofåterställningsoperationer, stora evenemang och militära utplaceringar kräver alla bärbar, snabbt utplacerbar kraftdistributionsinfrastruktur. Skidmonterade eller trailermonterade boxtransformatorstationer ger full distributionskapacitet med minimal platsförberedelse.
| Steg | Aktivitet | Viktiga frågor och överväganden |
|---|---|---|
| 1 | Definiera belastning och kapacitet | Total belastning (kVA), efterfrågefaktor, belastningstillväxt framskrivning över 15–20 år? Storlek för 70–80 % lastning vid högsta förväntade efterfrågan. |
| 2 | Bestäm spänningsnivåer | Tillgänglig MV matningsspänning? Krävs LV-distributionsspänning? Behövs spänningsreglering (OLTC) för laststabilitet? |
| 3 | Bedöm plats och miljö | Inomhus eller utomhus? Omgivningstemperaturintervall, höjd, luftfuktighet, föroreningsnivå (salt, damm, kemikalier)? Utrymmesbegränsningar? |
| 4 | Välj produkttyp | Brandsäkerhetsprioritet → Europeisk (torrtyp). Budgetbegränsning / enkelt skydd → Amerikansk. Smart grid / automation → Europeiskt. |
| 5 | Ange standarder | Identifiera obligatoriska standarder för projektjurisdiktion. Ange obligatoriska certifieringsmärken (IEC, ANSI, CE, CCC, etc.) i RFQ. |
| 6 | Utvärdera TCO | Jämför total ägandekostnad: kapitalkostnad + aktiverade tomgångsförluster + aktiverade lastförluster + underhållskostnad över livslängden. |
Tabell 8 — Six-Step Box Substation Selection Framework
| Välj EUROPEISK TYP om... | Välj AMERICAN TYPE om... |
|---|---|
| – Installationen sker inomhus, i städer eller nära byggnader – Brandsäkerhetskoder förbjuder oljefylld utrustning –Smart grid / SCADA-integration krävs –Hög skyddsdiskriminering specificeras – Minimalt underhåll är en prioritet – Platsen utsätts för hög luftfuktighet eller korrosiv atmosfär – IEC-projektjurisdiktion (Europa, Kina, Mellanöstern, Afrika) |
– Projektbudgeten är begränsad –Snabb implementering är avgörande – Applikationen är industriell, förorts eller lantlig utomhus – Överbelastningstolerans är viktig –Enkel hantering av allmänna tekniker –Loop-feed MV-nätverkstopologi används – ANSI/IEEE-projektjurisdiktion (Amerika, delar av Asien) |
Tabell 9 — Snabbvalsguide: Europeisk vs. amerikansk typ
När du utfärdar en offertförfrågan (RFQ) till Lugao Power eller någon leverantör av boxtransformatorstationer ska följande tekniska data tillhandahållas eller begäras:
Lugao Power Co., Ltd.är en Kina-baserad specialisttillverkare av krafttransformatorer och transformatorstationer av boxtyp, fokuserad uteslutande på design, konstruktion och leverans av elektrisk distributionsutrustning för inhemska och internationella marknader. Företagets unika produktfokus möjliggör ett djup av teknisk kapacitet och konsistens i tillverkningskvalitet som generalistleverantörer av elektrisk utrustning inte kan replikera.
Lugao fungerar både som en OEM-partner för internationella elektriska varumärken och en direkt grossistleverantör till EPC-entreprenörer, verktyg och industriutvecklare globalt. Direkt leverans från fabrik eliminerar distributörsmarginaler och säkerställer konsekvent kvalitet, direkt teknisk åtkomst och pålitlig leveransprestanda för kunderna.

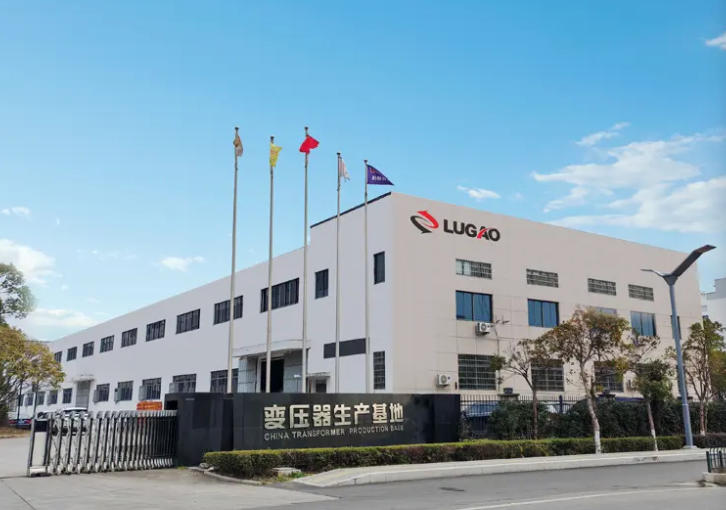

Figur 3 — Lugao Power Co., Ltd. Tillverkningsanläggning
| Produkt | Varianter tillgängliga | Kapacitetsintervall |
|---|---|---|
| European Type Box Transformatorstation | VCB / SF₆ RMU / LBS + Torrtyp eller oljetransformator | 100 kVA – 6 300 kVA |
| American Type Box Substation | Säkring+LBS, loop-feed, pad-mount, oljesänkt transformator | 75 kVA – 3 750 kVA+ |
| Torrfördelningstransformator | SCB-serien, gjutharts, F1 brandklass | 30 kVA – 10 000 kVA |
| Oljenedsänkt transformator | S11/S13/S15-serien, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Anpassade / OEM transformatorstationer | Fullständig ingenjörstjänst, anpassade mått och betyg | Per projektspecifikation |
Tabell 10 — Lugao Power-produktportföljöversikt
| Fördel | Beskrivning |
|---|---|
| Specialiserat fokus | Varje ingenjörsresurs, testanläggning och tillverkningsprocess i Lugao är dedikerad till transformator- och transformatorstationsprodukter. Ingen utspädning av expertis över icke-relaterade produktlinjer. |
| Överensstämmelse med flera standarder | Produkter certifierade enligt IEC, ANSI/IEEE, GB, CE och CCC – vilket möjliggör implementering i praktiskt taget alla projektjurisdiktioner över hela världen utan omkonstruktion. |
| Custom Engineering | In-house designteam tillhandahåller komplett anpassning: icke-standardiserade spänningar, ovanliga kapaciteter, speciella kapslingsmaterial, extrema klimatdesigner och integrering av smarta nät. |
| Fabriksdirekt prissättning | Att eliminera distributörsmarginaler ger en strukturell kostnadsfördel på 15–25 % jämfört med motsvarande produkter köpta via distributionsnätverk. |
| Beprövad tillförlitlighet | Produkter konstruerade och validerade för drift under kontinuerlig full belastning, hög luftfuktighet, hög temperatur, saltdimma och ökendamm. |
| OEM-partnerskap | Full OEM-kapacitet inklusive anpassad namnskylt, dokumentation och förpackning för internationella varumärkeskunder som behöver leverans av white-label. |
Lugao Power exporterar understationer och krafttransformatorer till projekt i Asien-Stillahavsområdet, Mellanöstern, Afrika, Europa och Amerika. Företagets multi-standard efterlevnadsportfölj och erfarenhet av internationell logistik, tulldokumentation och lokala godkännandekrav gör det till en pålitlig partner för gränsöverskridande projektförsörjning.
Lugao Powers tillverkning och ingenjörsverksamhet styrs av ett kvalitetsledningssystem (QMS) i linje med ISO 9001-principerna, som täcker hela produktens livscykel från materialanskaffning till leverans och support efter försäljning. QMS inkluderar dokumenterade kontrollprocedurer för alla kritiska tillverkningsprocesser, leverantörskvalificering, inspektion under processen, hantering av avvikelse och underhåll av kalibrerad testutrustning.
Varje Lugao-box-transformatorstation genomgår ett omfattande rutintestprogram före leverans, inklusive:
| Testa | Standard / Acceptanskriterier |
|---|---|
| MV dielektrikum (växelströmsmotstånd) | IEC 62271-1 / ANSI C37: Appliceras vid nominell isoleringsnivå i 1 minut — ingen överslag |
| LV Power Frequency Standst | IEC 61439-1: Tillämpas per nominell isoleringsnivå — ingen överslag |
| Transformator rutintest | IEC 60076-1: Lindningsresistans, spänningsförhållande, kortslutningsimpedans, tomgångsförlust, lastförlust |
| Isolationsmotstånd | Enligt IEC 60076 / IEC 62271 — motstånd mätt vid 2 500 V DC; jämfört med fabrikens baslinje |
| Skyddsreläets funktionstest | Alla skyddsfunktioner testade mot reläkoordinationsinställningar; verifierad restid |
| Förreglingsfunktionstest | Alla mekaniska och elektriska förreglingar verifierade för att förhindra felaktiga kopplingssekvenser |
| Visuell och dimensionell inspektion | Alla komponenter, etiketter, kabelmärkningar och anslutningar verifierade mot godkänd ritning |
| Oljeprov (oljenedsänkta enheter) | IEC 60296: Dielektrisk styrka, fukthalt och surhet testad och certifierad |
Tabell 11 — Rutintestprogram för Lugao Box transformatorstationer
För betydande beställningar eller på kundbegäran, arrangerar Lugao Power bevittnade Factory Acceptance Testing (FAT) på sin anläggning. Under FAT kan kundens ingenjörer eller utsedd inspektionsagent bevittna alla rutinmässiga elektriska tester, granska material- och komponentcertifikat, verifiera dimensionsöverensstämmelse, inspektera kvalitetsdokumentation och bekräfta namnskyltens noggrannhet innan transporten godkänns. Fullständiga FAT-testrapporter med testdata, kalibreringsposter och inspektörssignering tillhandahålls som en del av leveransdokumentationspaketet.
