Transformatorersätta ihop alla möjliga noggrant utvalda material. Var och en blir utvald för sina elektriska, magnetiska, termiska eller mekaniska egenskaper. Mixen i en transformator ger en balans mellan hur bra den fungerar, hur pålitlig den förblir och vad den kostar. Materialval formar verkligen dess övergripande funktion och hur länge den håller.
Kärnan i en transformator använder specialstål. Det stålet kanaliserar magnetiskt flöde ganska effektivt.
●Grain-Oriented Silicon Steel, eller GOES, fungerar som utgångspunkten för effektiva transformatorer. Den har cirka 2 till 3,5 procent kisel. Det ökar den elektriska resistiviteten och minskar virvelströmsförlusterna. Kornen blir inriktade genom kallvalsning och glödgning. De är i linje med magnetfältets riktning. Denna inställning minskar hysteresförlusterna med så mycket som 30 procent jämfört med icke-orienterat stål.
●Amorf metall, som Metglas, fungerar som ett annat alternativ för riktigt högeffektiva inställningar. Det är en snabbt stelnad legering, vanligtvis järn med bor och kisel. Utan en kristallin struktur minskar den kärnförlusterna med 60 till 70 procent jämfört med vanligt stål. Ändå kostar det mer i material. Den tenderar också att vara mekaniskt ömtålig.
●Lamineringar utgör kärnorna. De staplar tunna ark, vanligtvis 0,23 till 0,35 millimeter tjocka. Isolering kommer från keramiska eller fosfatbeläggningar. De förhindrar virvelströmmar mellan lagren.
Lindningar behöver material som leder elektricitet bra. De kräver också solid mekanisk styrka.
●Electrolytic Tough Pitch Copper, eller ETP, leder vägen för lindningar. Den når 100 till 101 procent på den internationella glödgade kopparstandarden för konduktivitet. Dess duktilitet låter den bilda komplexa slingrande former. Jämfört med aluminium har den bättre mekanisk styrka. Det hjälper den att hantera kortslutningar mer effektivt.
●Aluminiumlegeringar dyker upp på platser där kostnaden har stor betydelse. De ger cirka 61 procent av koppars konduktivitet i volym. I vikt är det bara 30 procent. För att matcha nuvarande kapacitet behöver de ungefär 1,6 gånger tvärsnittsarean. På plussidan sparar de vikt och minskar råvarukostnaderna.
●Isolering på ledare inkluderar pappersomslag, som kraft eller termiskt uppgraderade typer. Polyester, som Dacron, eller polyamid som Nomex fungerar också. De isolerar sväng till sväng. Ofta impregnerar lack eller harts dem för extra skydd.
En skiktad isoleringsuppsättning förhindrar att elektriska haverier inträffar.
●Cellulosabaserade material utgör den huvudsakliga solida isoleringen. Kraftpapper och pressboard passar räkningen. Ibland uppgraderar de med aromatiska polyamider för värmebeständighet. Den porösa konstruktionen låter olja eller harts tränga in helt.
●Flytande isolering fastnar med mineralolja som vanligt val. Naturliga och syntetiska estrar vinner mark för bättre brandsäkerhet och miljövänlighet. Dessa vätskor har en dielektrisk styrka över 30 kilovolt. Esterbaserade har brandpunkter över 300 grader Celsius.

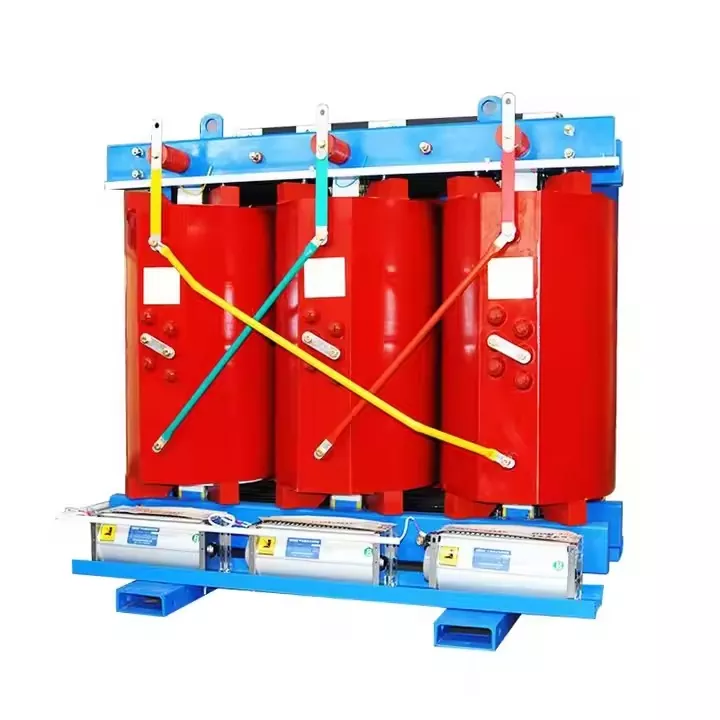

● Handtag av massivt gjutmaterialtransformatorer av torr typ.Epoxi- eller polyesterhartser omsluter lindningarna. De erbjuder mekaniskt stöd och skyddar från miljön. Partiell urladdning stannar under 5 picoculombs.
●Tank och kapsling använder kolstål, ofta ASTM A36-kvalitet. Beläggningar motstår korrosion för utomhusbruk. Hermetiskt förseglade versioner kan gå med rostfritt stål. Kylare kommer också från kolstål. Invändiga bafflar styr oljeflödet.
● Bussningar fastnar ofta med porslin för rutinmässiga applikationer. Polymertyper, som silikongummi, tar upp ånga för lägre vikt och motståndskraft mot vandalism. Inuti är ledare av koppar. De får silver eller tennplätering.
●Konservatorsystem byggda av stål. Flexibla membran, såsom nitrilgummi eller fluorpolymer, håller olja borta från utomhusluften.
●Kylutrustning inkluderar fläktar med aluminiumblad. Motorer använder kullager eller hylslager. De betygsätter för nonstop löpning. Pumphjul i uppsättningar med forcerad olja tenderar att vara brons eller rostfritt stål.
●Tryckavlastningsanordningar har membran av rostfritt stål eller speciella polymerer. De spricker vid exakta trycknivåer.
●Silica Gel andas in. Den innehåller ofta koboltkloridindikator. Det skiftar från blått till rosa när det absorberar fukt.
● Övervakningssensorer använder PT100 eller PT1000 platinaresistanstermometrar för temperaturkontroller. Piezoresistiva eller kapacitiva typer hanterar tryckövervakning.
●Impregneringslack baserad på polyester, epoxi eller polyuretan. De skyddar mot fukt och ger mekanisk stabilitet.
●Lim och tätningsmedel kommer från silikon, polyuretan eller butylföreningar. De tätar packningar och binder delar.
●Ytbehandlingar applicerar zinkrika primers. Polyuretan-täckskikt följer för korrosionsskydd. Torrfilmtjockleken är vanligtvis 150 till 250 mikrometer.
Materialval i byggtransformatorer visar på hundra år av stadiga justeringar. De väger elektriska behov mot mekaniska, termiska, miljömässiga och kostnadsfaktorer. Egenskaper i varje del påverkar effektiviteten, som kan slå över 99,7 procent. De påverkar livslängden, ofta 25 till 40 år. Miljöpåverkan hänger också ihop. Materialvetenskap driver framsteg inom transformatorteknik. Nyare design lutar åt hållbara alternativ. Återvinningsbara metaller, biologiskt nedbrytbara vätskor och hållbar isolering spelar alla en roll. Den förändringen pekar mot en cirkulär ekonomi i branschen.
